聯系我時，請告知來自 環保在線三片式內螺紋球閥（Q11F） 產品特征設計標準：ASMEB16

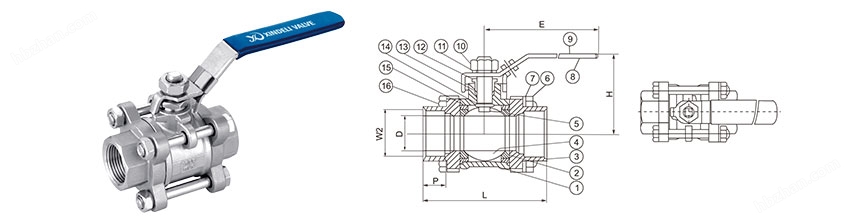

三片式內螺紋球閥（Q11F）
產品特征
設計標準：ASME B 16.34
壓力等級：1000PSI
適用溫度范圍：-50℃ —232℃
螺紋類型： NPT, BSPT, BSP, DIN259/2999, IS0228, 承插焊, 對焊
適用介質：水、油、空氣和一些腐蝕性液體
主要零件材料
| 序號 | 零件名稱 | 材質 | 數量 | ||
| CF8 | CF8M | WCB | |||
| 1 | 閥體 | A351 CF8 | A351 CF8M | A216WCB | 1 |
| 2 | 密封圈 | PTFE | PTFE | PTFE | 2 |
| 3 | 閥蓋 | A351 CF8 | A351 CF8M | A216WCB | 2 |
| 4 | 球體 | A105+ENP | A105+ENP | A105+ENP | 1 |
| 5 | 閥桿 | A105+ENP | A105+ENP | A182 F6a | 1 |
| 6 | 螺母 | A193B8 | A193B8 | A194 2H | 4 |
| 7 | 墊圈 | A276 304 | A276 304 | A276 304 | 4 |
| 8 | 手柄套 | 塑料 | 塑料 | 塑料 | 1 |
| 9 | 手柄 | A351 CF8 | A351 CF8M | A194 2H | 1 |
| 10 | 閥桿螺母 | A276 304 | A276 304 | A193B7 | 1 |
| 11 | 墊圈 | A276 304 | A276 304 | A276 304 | 1 |
| 12 | 填料壓蓋螺母 | A276 304 | A276 304 | A194 2H | 1 |
| 13 | 填料 | PTFE | PTFE | PTFE | 1 |
| 14 | 止推墊圈 | PTFE | PTFE | PTFE | 1 |
| 15 | 填料 | PTFE | PTFE | PTFE | 2 |
| 16 | 螺栓 | A193B8 | A193B8 | A193B8 | 4 |
主要尺寸
| 尺寸 | D | L | H | E | W2 | F | P |
| 1/4" | 11.6 | 65 | 48 | 120 | 28.5 | 14.1 | 10 |
| 3/8" | 12.7 | 65 | 48 | 120 | 28.5 | 17.6 | 10 |
| 1/2" | 15 | 67 | 54 | 120 | 28.5 | 21.8 | 10 |
| 3/4" | 20 | 82 | 57 | 130 | 35 | 27.4 | 13 |
| 1" | 25 | 91 | 72 | 154 | 35 | 34.1 | 13 |
| 1 1/4" | 32 | 108 | 79 | 154 | 38.1 | 42.8 | 16 |
| 1 1/2" | 38 | 129 | 81 | 185 | 38.1 | 48.7 | 16 |
| 2" | 50 | 148 | 97 | 185 | 38.1 | 61 | 18 |
| 2 1/2" | 65 | 164.5 | 130 | 250 | 58 | 77 | 18 |
| 3" | 80 | 182.5 | 148 | 250 | 70 | 89.9 | 20 |
