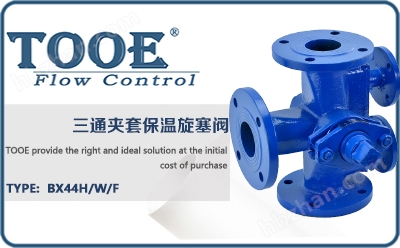

三通夾套保溫旋塞閥概述
三通夾套保溫旋塞閥是在普通旋塞閥的基礎上，在閥體外部焊裝金屬夾套。閥體兩測裝有夾套接口，可通入蒸氣或其它過熱氣體，以保護閥門內介質不會在常溫下凝固或結晶。常用于瀝青介質。三通旋塞閥適用于改變介質流動方向或?qū)⒔橘|(zhì)分配到不同方向，包括L型端口或T型端口。三通卡套旋塞閥用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。
 |  |  |
三通夾套保溫旋塞閥參數
| 公稱通徑：DN15-DN300(1/2"-12") | 閥體材質：鑄鋼WCB；不銹鋼304/316 | |
| 公稱壓力：PN1.0-16Mpa(150LB-900LB) | 旋塞材質：不銹鋼304/316；F22 | |
| 適用溫度：-29℃~550℃ | 卡套閥座：聚四氟乙烯PTFE | |
| 適用介質：瀝青等其它易凝固結晶介質 | 填料材質：聚四氟乙烯PTFE | |
| 傳動方式：手柄；蝸輪；電動；氣動 | 夾套材質：碳鋼WCB/CS | |
| 設計標準：API 599；API 6D；GB 12240 | 結構長度：ASME B16.10；GB 12221；DIN 3202 | |
| 壓力試驗：API 598；API 6D；DIN 3230；GB13927 | 連接法蘭：ASME B16.5；JB79；GB9113；DIN2543 |
三通夾套保溫旋塞閥選型
1.在煤氣、天然氣、暖通系統的管道中和設備上，公稱通徑不大于200mm，宜選用填料式圓錐形旋塞閥；
2.牛奶、果汁、啤酒等食品企業及制藥廠等設備和管道上，建議選用奧氏體不銹鋼制的，緊定式圓錐形旋塞閥；
3.用于分配介質和改變介質流動方向，其工作溫度不高于300℃，公稱壓力PN≤1.6MPa、公稱通徑不大于300mm，建議選用多通路旋塞閥；
4.油田開采、管道輸送的支管、精煉和清潔設備中，壓力小于Class2500、通徑小于900mm、溫度低于340℃，建議選用油封圓錐形旋塞閥；
5.大型化學工業中，含有腐蝕性介質的管道和設備中，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質可選用聚四氟乙烯套筒密封圓錐形旋塞閥；對于以醋酸為基的介質，可選用Crl8Nil2M02Ti不銹鋼鑲聚四氟乙烯套筒密封圓錐形旋塞閥。
