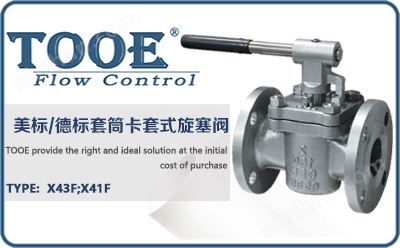

套筒卡套式旋塞閥概述
卡套旋塞閥密封性是通過卡套四周的密封面來實現的,獨特的360°金屬唇邊保護固定卡套。德標/美標卡套式密封旋塞閥適用于公稱壓力Class150~900LBS,工作溫度為-29℃~180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。旋塞閥的關閉件是柱塞形的旋轉閥,通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開,實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中,通道一般成矩形;而在錐形閥塞中,通道成梯形。
![]() | ![]() | ![]() |
套筒卡套式旋塞閥參數
| 公稱通徑:1/2"-14"(DN15-DN350) | 閥體材質:鑄鋼WCB;低溫LCB;不銹鋼304/316 | |
| 公稱壓力:PN1.0-16Mpa(150LB-900LB) | 旋塞材質:不銹鋼304/316;F22 | |
| 適用溫度:-29℃~180℃ | 卡套閥座:聚四氟乙烯PTFE | |
| 適用介質:水;蒸汽;油品 | 填料材質:聚四氟乙烯PTFE | |
| 傳動方式:手柄;蝸輪;電動;氣動 | 設計標準:API 599;API 6D | |
| 連接方式:法蘭連接;焊接 | 連接法蘭:ASME B16.5;EN1092 | |
| 結構長度:ASME B16.10;EN558 F1/F4/F5 | 壓力試驗:API598;API6D;DIN 3230 |
套筒卡套式旋塞閥原理
![]() | ![]() |
1、產品結構合理、密封可靠、性能優良、造型美觀;閥門沒有空腔給介質積聚。
2、金屬唇邊在旋塞轉時提供自潔的作用,適合于粘稠和易結垢的工況。
3、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。
4、密封性是通過卡套四周的密封面來實現的,獨特的360°金屬唇邊保護固定卡套;雙向流動,使用安裝更方便。
套筒卡套式旋塞閥尺寸
![]() | ![]() |
| AX43F/AX343F-150LB | |||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 110 | 115 | 115 | 135 | 140 | 150 | 165 | 180 | 380 | 460 | 520 | 580 | 620 | 680 | 760 |
| W | 175 | 175 | 175 | 220 | 280 | 305 | 350 | 405 | 300 | 300 | 320 | 320 | 350 | 380 | 450 |
| KG | 8.5 | 9.5 | 10.5 | 12 | 14 | 18 | 22 | 26 | 40 | 60 | 70 | 130 | 219 | 381 | 570 |
| AX43F/AX343F-300LB | |||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 23 | 305 | 381 | 403 | 419 | 457 | 502 | 762 |
| H | 110 | 115 | 115 | 135 | 140 | 150 | 165 | 180 | 380 | 460 | 520 | 580 | 620 | 680 | 760 |
| W | 175 | 175 | 175 | 220 | 280 | 305 | 350 | 405 | 300 | 300 | 320 | 320 | 350 | 380 | 450 |
| KG | 9.5 | 10.5 | 12 | 14 | 16 | 20 | 24 | 29 | 53 | 75 | 85 | 185 | 230 | 390 | 580 |
| AX43F/AX343F-600LB | |||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 |
| H | 110 | 115 | 115 | 135 | 140 | 150 | 165 | 180 | 380 | 460 | 520 | 580 | 620 | 680 | 760 |
| W | 175 | 175 | 175 | 220 | 280 | 305 | 350 | 405 | 300 | 300 | 320 | 320 | 350 | 380 | 450 |
| KG | 11 | 13 | 17 | 20 | 23 | 27 | 31 | 36 | 72 | 98 | 141 | 245 | 330 | 515 | 710 |
| AX43F/AX343F-900LB | |||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 229 | 229 | 254 | 279 | 305 | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 |
| H | 110 | 115 | 115 | 135 | 140 | 150 | 165 | 180 | 380 | 460 | 520 | 580 | 620 | 680 | 760 |
| W | 175 | 175 | 175 | 220 | 280 | 305 | 350 | 405 | 300 | 300 | 320 | 320 | 350 | 380 | 450 |
| KG | 13 | 16 | 21 | 24 | 28 | 32 | 40 | 47 | 91 | 117 | 165 | 285 | 420 | 610 | 860 |
