Y4-84型鍋爐引風機 - 風機用途

Y4-84系列低噪聲鍋爐離心引風機是為適應燃用各種煤質并配有消煙除塵裝置的工業鍋爐配套而高等的。凡進氣條件相當，性能又相適應者均可選用。但溫度不得超過250°，且在引風機前必須加裝效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。

Y4-84型鍋爐引風機 - 風機型式

1、引風機制成單吸入，機號有№9、10、12、13、14四種。
2、引風機可制成右旋或左旋兩種。從電機一端正視風機，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之稱左旋風機，以“左”表示。
3、風機的出口位置以機殼的出風口角度表示，左右均可制成0°、45°、90°、135°、180°、225°六種角度，如您需要其它角度和機號，請?jiān)谟嗀洉r(shí)向廠家提出。

Y4-84型鍋爐引風機 - 結構特點

1、由于不可能用一個系列，故采用多個專用系列去適應用戶不同的需要。
2、引風機使用范圍內的加權平均效率高。
3、噪聲低，在運行工況內確保小于85分貝。
4、對于不同噸位引風機均同時配備了D式（直聯）與C式（皮帶）傳動兩種，Y4-84為D或者C式傳動。
5、采用兩相流動的一些分析結果，從流產形式上考慮了耐磨。
6、說明書的編寫，為便于用戶選型，同時標明配用噸位與對應風機系列、型號。運轉平穩、可靠、葉輪經靜、動平衡，并有整體結構和分體結構兩種型式，整機平衡，總之，用戶可以從該群體中選項到不同要求的各種風機。
風機由葉輪、機殼、進風口、傳動部、整體托架等部分組成。
1、葉輪---Y4-84的葉輪16Mn制造，Y4-84為16個長葉片為
2、機殼---用鋼板焊接成蝸形整體，№9風機“左”、“右”旋通用。
3、進風口--進風口為斂散式整體結構，用螺栓因定于機殼入口一側。
4、調節門--調節門是引風機的附件，用以調節風機流量，NO.5為蝶版型，NO.6.3-9為花瓣型葉片，軸向安裝于進風口前。
5、傳動組-- 由主軸，軸承箱，滾動軸承，皮帶輪或聯軸器組成。

Y4-843C型鍋爐引風機 - 性能參數

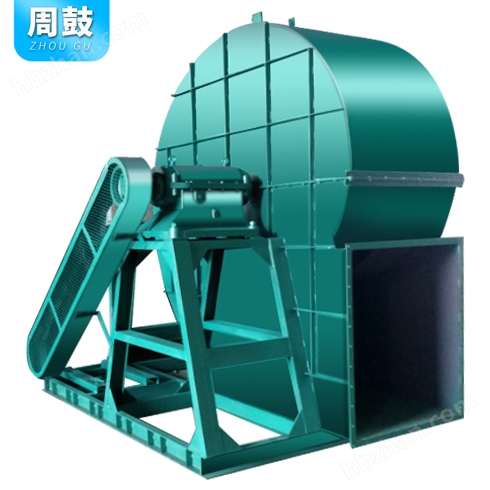

Y4-84型鍋爐引風機 - 圖片

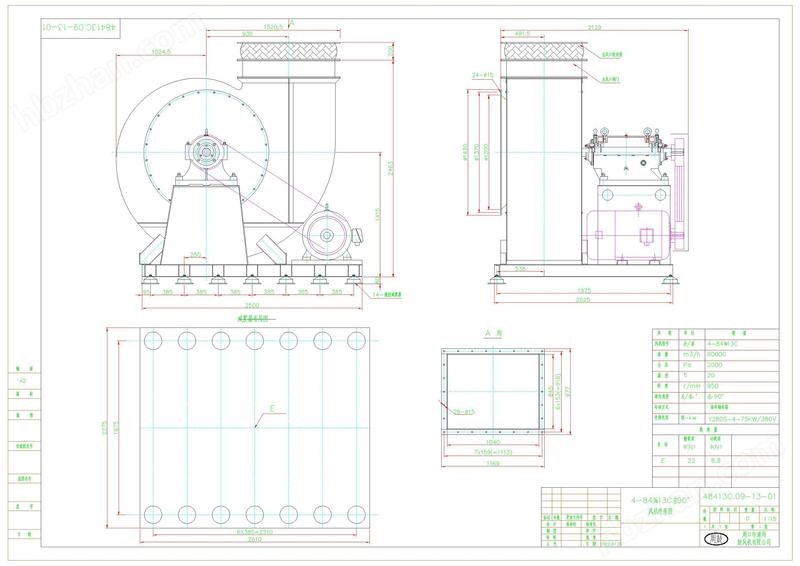

Y4-84型鍋爐引風機 - 外形尺寸圖
