B9-19、B9-26隔爆型高壓離心通風機，一般用于鍛冶爐及高壓制通風，可廣泛用于輸送物料，輸送空氣及無腐蝕性、不含粘性物質之氣體。介質溫度一般不超過50℃（zui高不超過80℃）。介質中所含塵土及硬質顆粒不大于150mg/m3。

1、結構

NO3.15～6.3主要由葉輪、機殼、進風口、支架等組成；NO7.1～16主要由中輪、機殼、進風口、傳動組等組成；

2、型式

本通風機為單吸入式，有NO3.15、3.55、4、4.55、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號；

3、   用500V兆歐表檢查電動機的絕緣電阻，其電阻值若小于50MΩ，則應用烘干法或短路電流法進行干燥處理，使其絕緣電阻大于5 MΩ。

4、   必須配用小型防爆開關做電源開關，或?qū)⑵胀ㄩ_(kāi)關安裝于室外無爆炸性危險的地方。

5、   接電源的電纜外徑應與密封圈相符，擰緊、壓緊螺母后應保證密封圈與電纜間、出線間咀無間隙，否則將失去隔爆性能。

6、   裝配時應保證防爆間隙小于0.2mm，更換電機軸承的潤滑脂，其潤滑脂牌號為ZG-2H復合鈣基潤。

7、   防爆電動機非接線部分不可隨意拆卸，接線時，打開接線室的蓋，穿入引線接到端子上，接好后，蓋上蓋擰緊螺釘使其隔爆面間隙小于0.2mm，再上緊出線器，使引線不能竄動。

注意：安裝時，注意隔爆面，裝配時隔爆面須涂204-1防銹油脂。所有防爆面不得有損傷或銹蝕，否則將失去防爆性能，如有損傷或銹蝕現象需按《防爆電氣設備防爆面缺陷處理的規定》進行修補。

8、   使用中的排風扇應經常清掃電機上粉塵及其它積聚物，以免影響散熱。

9、   長期不用的排風扇重新使用時，應按說明書再檢查一遍，合適后方可使用。

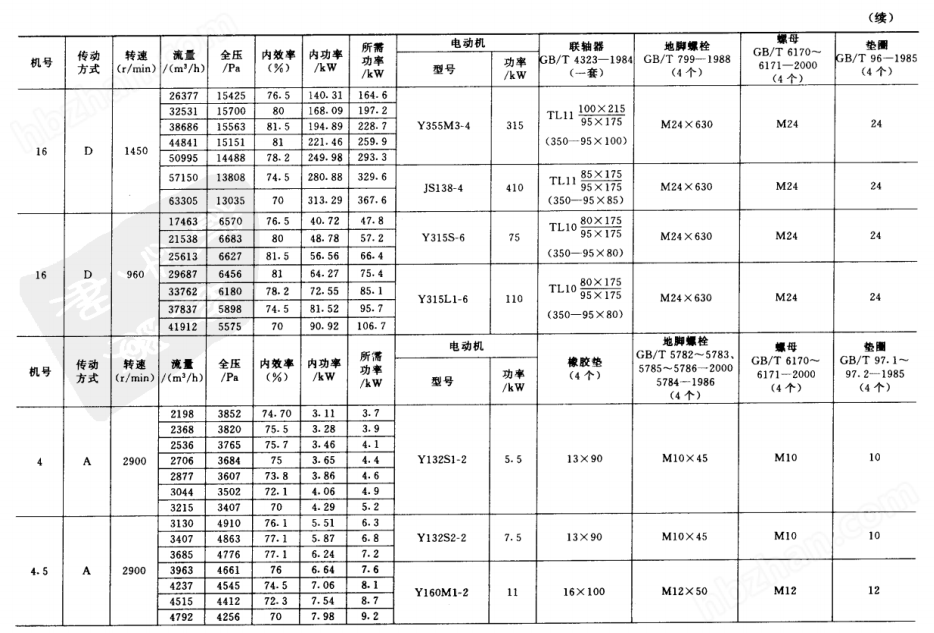

■ 性能參數
