聯系我時，請告知來自 環保在線齒輪測量儀

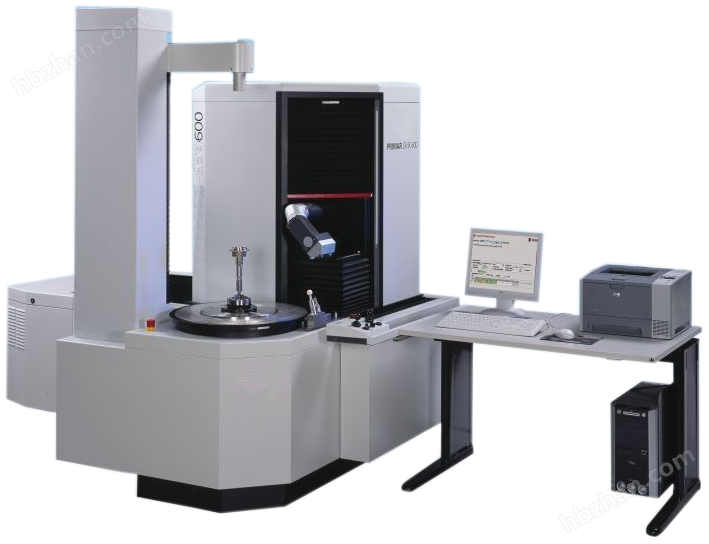

齒輪測量儀
| | 275 W WL 700 MarWin | 275 W MarWin |
| 工件重量 [kg] | 60（按需提供 80） | 60（按需提供 80） |
| 質量 [kg] | 760 | 760 |
| 精確度 | 精度 I 級齒輪測量，在 20°C ± 2°C 時符合 VDI/VDE 2612/2613 組 1 | 精度 I 級齒輪測量，在 20°C ± 2°C 時符合 VDI/VDE 2612/2613 組 1 |
| 軸向跳動偏差 （µm+µm/mm 測量半徑） | 0.11 µm + 0.0008 µm/mm | 0.11 µm + 0.0008 µm/mm |
| 腳注文本 | * 圓柱齒輪直徑 | * 圓柱齒輪直徑 |
| 徑向跳動偏差 （µm，相對于工作臺高度） | ≤ 0.11 µm | ≤ 0.11 µm |
| 高度 (mm) | 1,920 mm | 1,920 mm |
| 寬度 (mm) | 621 mm | 621 mm |
| 測量路徑 (mm)，Z 軸 | 320 | 320 |
| 測量路徑 (mm)，Y 軸 | 150 | 150 |
| 直徑* [mm] | 275 | 275 |
| 峰間距 [mm] | 2 ... 700 | 1,520 mm |
| 長度 (mm) | 1,520 mm | 180 |
| 測量路徑 (mm)，X 軸 | 180 | |
| 工件重量 [kg] | 60（按需提供 80） |
| 質量 [kg] | 760 |
| 精確度 | 精度 I 級齒輪測量，在 20°C ± 2°C 時符合 VDI/VDE 2612/2613 組 1 |
| 軸向跳動偏差（µm+µm/mm 測量半徑） | 0.11 µm + 0.0008 µm/mm |
| 腳注文本 | * 圓柱齒輪直徑 |
| 徑向跳動偏差（µm，相對于工作臺高度） | ≤ 0.11 µm |
| 高度 (mm) | 1920 mm |
| 寬度 (mm) | 621 mm |
| 測量路徑 (mm)，Z 軸 | 320 |
| 測量路徑 (mm)，Y 軸 | 200 |
| 直徑* [mm] | 400 |
| 峰間距 [mm] | 2 ... 700 |
| 長度 (mm) | 1520 mm |
| 測量路徑 (mm)，X 軸 | 200 |
| 工件重量 [kg] | 300 (on fixed base plate) 100 (on centering and tilting table) |
| 質量 [kg] | 2250 |
| 精確度 | Accuracy class I for gear measurement according to VDI/VDE 2612/2613 Group 1 at 20°C ±2°C |
| 軸向跳動偏差（µm+µm/mm 測量半徑） | 0.07 µm + 0.0008 µm/mm |
| 腳注文本 | *max. diameter of spur gears |
| 徑向跳動偏差（µm，相對于工作臺高度） | ≤ 0.1 µm |
| 測量路徑 (mm)，Z 軸 | 700 |
| 測量路徑 (mm)，Y 軸 | 600 |
| 直徑* [mm] | 600 |
| 峰間距 [mm] | 1000 |
| 測量路徑 (mm)，X 軸 | 300 |
