產品說明：

　　YRT轉臺軸承是一種外圈旋轉，內圈支撐的回轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。YRT系列軸承均有三列滾子構成，兩列軸向滾子保證穩定的軸向承載能力，一列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的回轉機構。YRT轉臺軸承主要用于數控機床制造業。

　　YRT轉臺軸承由一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。 座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和的精度。適用于回轉工作臺，卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。

　　適用范圍：

　　被廣泛應用于精密回轉臺數控轉臺、立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

　　YRT轉臺軸承安裝部分：

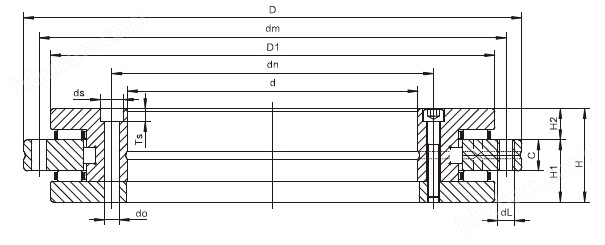

　　1.對配合結構的要求見右圖，運輸時固定螺釘保護軸承零件，為了較易定心安裝，安裝時固定螺釘可以松開，安裝后固定螺釘應再擰緊或者用定位螺釘替換固定螺釘。

　　2.有或無附加支撐環都可安裝L-截面環2

　　a）無支撐環的，軸承代號YRT

　　b）用 L-截面環支撐環的，軸承代號YRT…VSP, L-截面環的整個表面都必須得到支撐。

　　3.裝配力只能通過被安裝的軸承套圈進行傳遞，絕不能通過滾動體傳遞。

　　4.定位螺釘應用扭力扳手以呈十字交叉的形式來擰緊見圖二。

　　5.安裝和拆卸式不要分開或交換軸承零件。

　　6.啟動摩擦力矩是尺寸表中所列軸承摩擦力矩的3~3.5倍。
