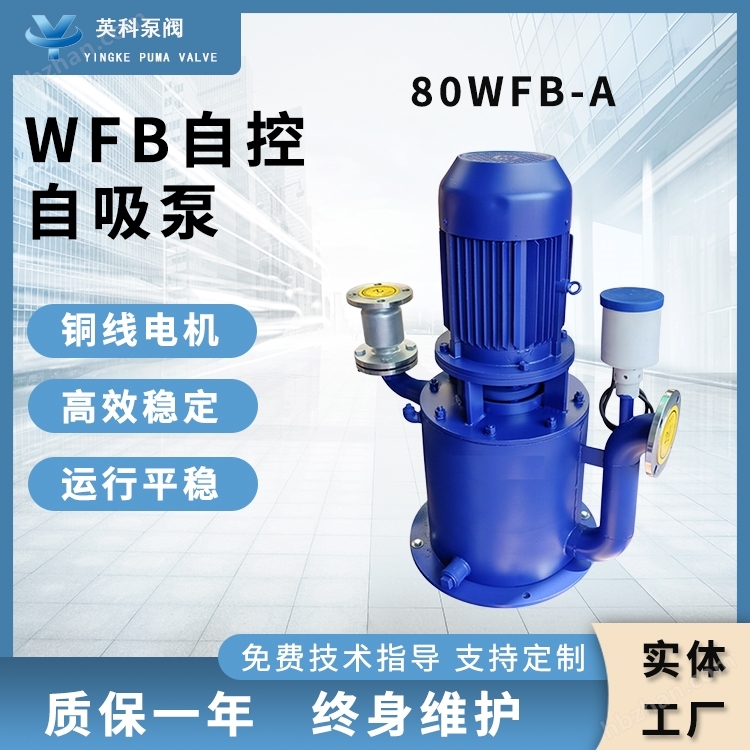

80WFB-A立式自吸式離心泵
80WFB-A立式自吸式離心泵


















自控自吸泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成,自控自吸泵正常起動后,葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入,并在葉輪內得以混合,在離心力的作用下,液體夾帶著氣體向渦卷室外緣流動,在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。
氣液混合體通過擴散管進入氣液分離室。此時,由于流速突然降低,較輕的氣體從混合氣液中被分離出來,氣體通過自控自吸泵體吐口繼續上升排出。脫氣后的液體回到儲液室,并由回流孔再次進入葉輪,與葉輪內部從吸入管路中吸入的氣體再次混合,在高速旋轉的葉輪作用下,又流向葉輪外緣。隨著這個過程周而復始的進行下去,吸入管路中的空氣不斷減少,直到吸盡氣體,完成自吸過程,自控自吸泵便投入正常作業。
在一些自控自吸泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70度時,可在冷卻室處通過任意一只冷卻液管接頭,注入冷卻液循環冷卻。自控自吸泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環,前密封環裝在自控自吸泵體上,后密封環裝在軸承體上,當自控自吸泵經長期運轉密封環磨損到一定程度,并影響到自控自吸泵的效率和自吸性能時,應給予更換。
以上就是自控自吸泵的愿理介紹。自控自吸泵的愿理也是非常簡單的,這是一種常用的密封設計的裝置。自控自吸泵他在整個運作的過程中都是不會產生摩擦的,而且不會出現磨損,它的壽命是非常長的,可以使用很多很多年。自控自吸泵有非常好的自控能力,它可以和相關的系統配套,可以實現非常高度的自動化。自控自吸泵也是沒有噪音的,非常好用。
