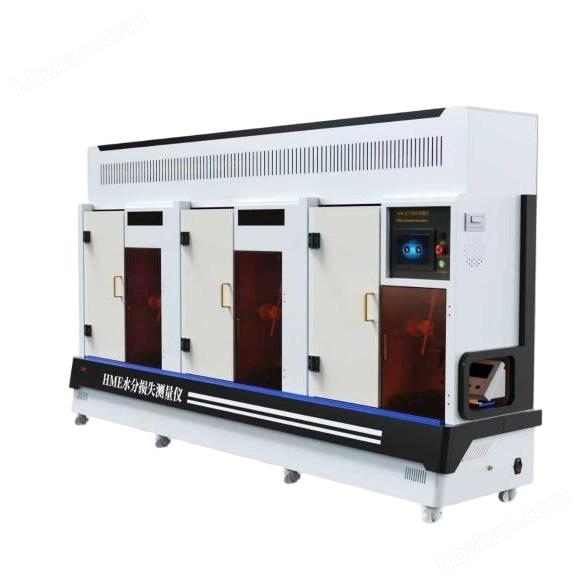

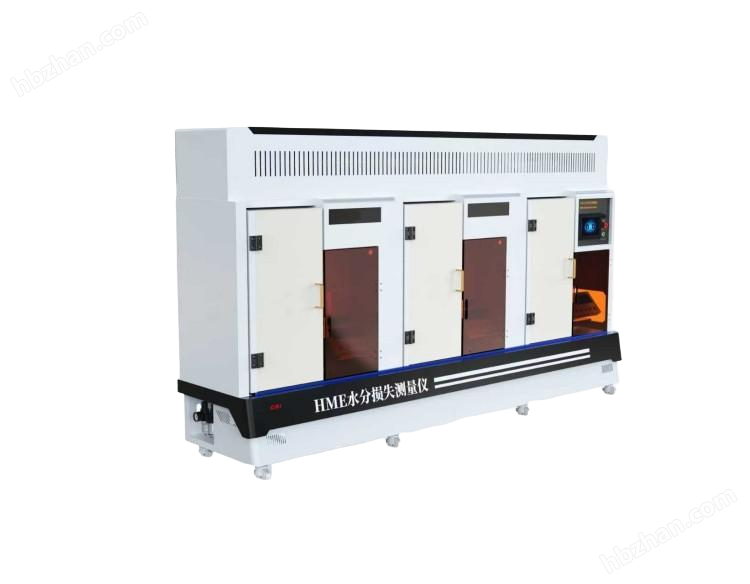

三工位HME熱濕交換器水分損失測量儀.三工位HME熱濕交換器水分損失測量儀.
三工位HME熱濕交換器水分損失測量儀、三工位熱濕交換器水分損失測量儀、三工位HME水分損失測量儀、三工位人工鼻水分損失測量儀
?一、核心測試原理?
?模擬呼吸過程?
通過?雙向氣體發生器?模擬正弦波呼吸氣流，潮氣量可調（250ml/500ml/750ml/1000ml），呼吸頻率可選（10/12/15/20 Hz）。
?水分損失量化?
使用電子天平（精度±0.1g）稱量HME測試前后的質量差，自動計算水分損失值。
二、產品簡介
水分損失測量儀是一款根據《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME) 第1部分：用于最小潮氣量為250mL的HME》、ISO 9360-1-2000麻醉和呼吸設備用于加濕人的呼吸氣體的熱濕交換器(HMEs) 第1部分:與250ml最小潮量一起使用的熱濕交換器和客戶使用習慣及需求研發設計的一款全新的、高自動化的HME檢測設備。該設備主要用于對模擬人體的熱濕交換器的性能進行檢測，主要檢測在HME在使用過程中的水分損失值。主要由雙向氣流發生器、HG（濕氣發生器）、升降托架、空氣輸送系統、電子稱、校準HME等六部分組成，此外還包括電氣控制部分以及一些附件。
三、功能特點：
自動化程度高，整個測試過程除了在稱量時為了避免管道及電纜對測試結果的影響，需要插拔之外，其他的過程均無人為干預，確保了測試結果無人為誤差；
設備的多功能性：配備雙向氣流發生器，提供正弦規律變化的驅動氣源，且可針對嬰兒、小兒、成人等不同人群的潮氣量，可以提供四種潮氣量與呼吸頻率的選擇，滿足對不同檢品檢測的要求。
控制系統高度智能化：可以進行溫度、流量、潮氣量的實時監測與控制，自動進行稱量，讀取稱量數值，自動計算水分損失質量。
產品使用的程序化和操作的步驟性：從人機工程學的角度，更好地體現了人機交互性，使控制和操作做到了人性、高效、程序化的特點，貼近用戶的使用習慣和檢測的操作要求，操作過程與試驗步驟相一致，順序操作一次即完成一次檢測，這樣既避免了操作過程中的疏忽和遺漏，又提高了效率，更加嚴謹和可靠，也更貼近用戶實際的使用習慣。
低功耗與低噪音：低功耗是本產品的一大優點，而雙向氣流發生器平放式的設計，使其運行起來更平穩、更安靜。
四、設備技術要求?
?模塊? | ?技術參數? |
控制系統? | PLC控制系統 |
操作界面? | 彩色7寸觸摸屏，中英文切換 |
測試工位 | 三工位 |
控制方式 | 獨立控制，互不干涉 |
潮氣量? | 1000/750/500/250 ml |
頻率? | 10/12/15/20 Hz |
呼吸比 | 1:1 |
稱量精度 | ±0.1g |
加熱水浴控制溫度 | 37±0.5℃ |
絕熱箱控制溫度 | 37±1℃ |
流量測量精度 | ±5% |
功率 | 600W |
內置電子天平 | 0.1g,-0-10kg |
驅動伺服電機 | 60-600W 1.91N3000轉 |
電子流量計 | 0-150L/min，精度：±2%FS（可定制其他量程和精度） |
燈泡規格 | 100W ,220V |
加熱管 | 220V，200W |
溫度傳感器 | PT100溫度范圍0-100° |
氣囊 | 2升 |
接頭規格 | 22M/15F-22F/15M |
外形尺寸 | 2300*580*1480（mm） |
五、執行標準及測試流程要點
符合標準
根據《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME) 第1部分：用于最小潮氣量為250mL的HME》、ISO 9360-1-2000麻醉和呼吸設備用于加濕人的呼吸氣體的熱濕交換器(HMEs) 第1部分?
?預處理?
將HME置于恒溫環境（37℃）平衡30分鐘，消除環境干擾。
?校準?
使用?標準校準HME?驗證系統精度，確保氣流和溫控參數符合標準。
?正式測試?
連接HME至測試端口，啟動模擬呼吸（默認呼吸比1:1），運行指定周期（通常30分鐘）。
?結果計算?
系統自動計算水分損失質量：Δm=m初始?m結束Δm=m初始?m結束，并生成報告。
六、智能化功能?
?自動分離稱重?：測試中自動斷開氣管/電纜，避免干擾稱重結果。
?數據管理?：內置軟件記錄潮氣量、溫度、濕度曲線，支持200組數據存儲及報告打印。
?安全防護?：超溫自動斷電，泄漏超標蜂鳴報警。
七、?注意事項?
?環境要求?：實驗室溫度23±2℃，濕度≤70%，避免振動。
?耗材維護?：校準HME每100次更換，EVA密封片定期檢查。
?操作規范?：測試時需確保HME與接口緊密連接，防止氣體泄漏。
八、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
針筒1個;
