一、概述

  三腔加藥裝置是連續制備和投加聚合物溶液的交鑰匙自動化設備。其制備的原料可以是干粉藥劑，也可以是液態化學藥劑。它連續而高效的完成藥劑的化合和混合，從而得到均質的有活性的聚合物溶液。本設備可廣泛應用于市政污水處理廠及其它水處理工藝過程中。

二、工作原理

聚合物溶液的制備過程是通過各個溶液箱逐步處理完成的。溶液箱之間隔開，保證每個溶液箱內的停留時間和恒定的濃度，最重要的是避免在預制混合槽和溶液儲存槽之間產生任何直接通路（短流）。

三腔加藥裝置由電氣控制箱實現自動控制。此控制箱與安裝在溶液儲存槽上的液位計相連，一旦液位計達到“低位”，觸發進水電磁閥打開，同時啟動干投機，開始配藥。干投量的大小和水量均可以準確調定，以獲取精確的濃度。一旦液位計達到“高位”，此循環過程就停止，攪拌機繼續工作。

三、主要優點

2 三槽一體（預制混合槽、均質熟化槽、溶液儲存槽）連續制備，操作簡單；

2 具有干粉和液態（可選配）聚合物雙重進料功能，滿足不同需要；

2 干粉投加量和進水流量均可調，可任意調整制備需要的溶液濃度；

2 干投機的高精度輸送及預浸潤裝置的巧妙設計，可減少結粒（塊）現象產生，減少藥劑的浪費和避免管路或設備堵塞；

2 干粉輸送器具有抗凝結加熱保溫功能，有效避免藥劑受潮結塊或變質情況發生；

2 設備由電氣自動控制整個制備過程，實現自動間歇運行及攪拌功能，使制備溶液混合均勻；

2 溶液儲存槽中溶液通過投加泵（可選配）與水在線稀釋至所需濃度，通過管道靜態混合器得到均質溶液。

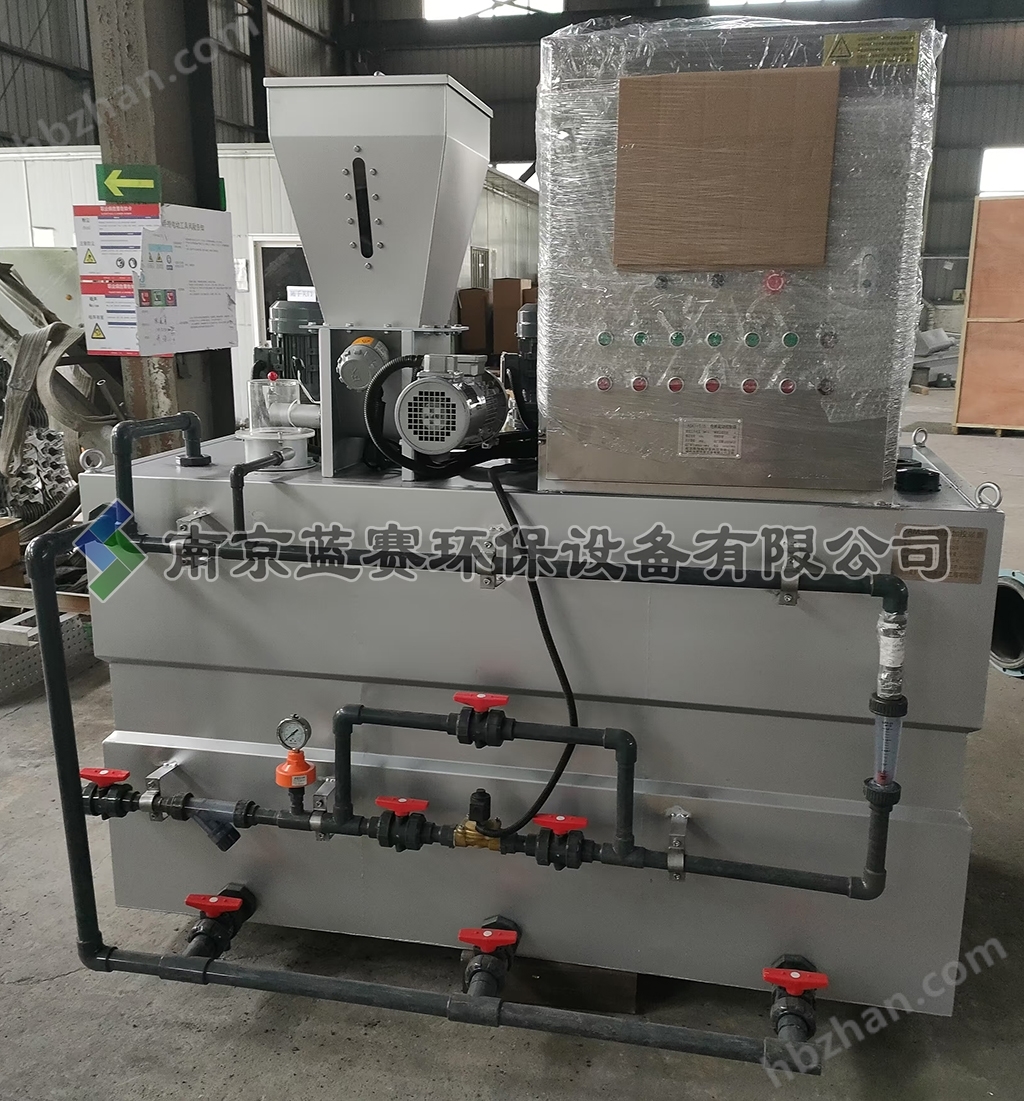

四、設備結構組成

該設備結構組成有：干投機（含60L料斗，100L料斗可選配）、干粉浸潤裝置、槽體、液位控制器、攪拌機、配藥進水管道、在線稀釋系統（可選配）、電氣控制柜等。

2 干投機：干投機的驅動裝置為蝸桿減速電機，可通過電控柜內變頻器調節電機轉速實現干粉投加量的調整。高精度的輸送螺桿布置在V型料斗的底部，可將料斗內的干粉輸送出去。在輸送器的出口處有電加熱裝置防止?jié)駳馇秩敕勰?biāo)準料斗容積為60L。料斗可設置料位計（可選配），實現料斗內的干粉低料位報警，提醒操作人員向料斗內投料。上部設有帶拉手的不銹鋼蓋。

2 干粉浸潤裝置：干粉浸潤裝置采用旋流水和噴射水流配合，可以混合和浸濕干粉，并進入預制混合槽。

2 槽體：槽體為三槽式結構，包括預制混合槽、均質熟化槽、溶液儲存槽。各槽間都設有隔板及溢流堰板，在藥液配制過程中，藥液須從隔板的底部經溢流堰板上部V形堰流至下一槽內，能盡量避免生液短流進入熟化的藥液。槽體為全封閉結構，上方裝有帶拉手的不銹鋼蓋。預制混合槽、均質熟化槽上方均裝有攪拌機（溶液儲存槽攪拌機可選配）。在預制混合槽內設有內藏式溢流管，用以當液位超過設定的高位（故障）時，防止液體從槽體上部溢出；三個槽底部都設有出藥管及手動球閥，并將這三個出藥管口連接起來，一端作為投藥管，另一端作為放空管；連接管道及閥門均為UPVC材料，設有多個活接頭，拆卸方便。

2 液位控制器：在溶液儲存槽內設有液位控制器，來實現槽內液位的高/低/超低三個點的控制。液位控制器使設備實現低液位時開始配制藥液，至高液位時停止；超低液位時整套裝置停機并報警，防止投加泵空轉而損壞，同時發出信號給上位機，指示系統故障。

2 攪拌機：預制混合槽、均質熟化槽上方均裝有攪拌機。攪拌機的驅動裝置為CV型電機減速機。攪拌器結構獨特，轉速恰當，既能保證溶液的均質化，又不破壞聚合物分子鏈。

2 配藥進水管道：配藥進水管道由過濾器、壓力表、電磁閥、管道式轉子流量計、手動球閥、截止閥等組成?？芍庇^(guān)顯示進水流量，并可調節進水流量。

2 在線稀釋系統：在線稀釋系統由二次稀釋水管路（含有UPVC管、彎頭、電磁閥、手動截止閥、活接頭、面板式轉子流量計等）、藥液管路（含有UPVC管、彎頭、手動截止閥、活接頭、面板式轉子流量計等）、管道靜態混合器、流量計操作面板及其支架；與稀釋水在靜態管道混合器內進行二次稀釋至0.1%的溶液，然后投加至加藥點。在操作面板上裝有轉子流量計，投加泵與稀釋水的流量均可顯示出來。

2 電控柜：配置自動化的電氣元件，包括手動/自動控制旋鈕。

五、電氣、自控及儀表

電源：3×380V/50Hz。

包括控制柜與干投機電機、攪拌電機、液位控制器、電磁閥、電加熱器等元件的電纜連線。控制柜和系統敷線符合相關國家標準。

關于PAM加藥系統自控描述：

控制柜實現PAM制備裝置的控制，設置手動/自動選擇開關、聲光報警裝置、急停按鈕、各電機手動開關等；

PAM制備裝置實現液位與干投機和進水電磁閥的自動連鎖控制。

電氣控制柜由繼電器控制，通過干接點實現運行信號的輸入和輸出。PLC控制、液晶觸摸屏人機操作界面、以太網等通訊方式可選。

控制柜材質為碳鋼噴塑（不銹鋼SS304柜殼可選配）。

六、材質和表面處理

干投機、螺旋輸送器、干粉浸潤裝置、三合一槽體和攪拌機等均采用不銹鋼SUS304制作。管路配件和管道材質為黃銅與U-PVC結合（不銹鋼SS304管道及配件可選配）。
