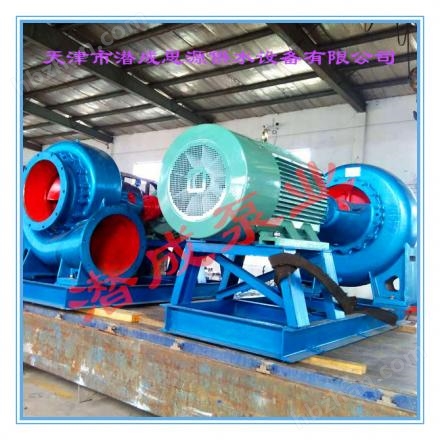

天津潛成泵業HW混流泵
1.特點:結構簡單、使用可靠、安裝方便,體形小、重量輕、流量大、效率高。
2.傳到方式:有直聯傳動和皮帶傳動兩種。常用動力機是電動機和柴油機。
3.水泵轉向:向水泵進口看,葉輪為逆時針旋轉(650HW—7S有順時針旋轉和逆時針旋轉兩種)。
4.型號說明:以300HW-7S為例:
300——泵進、出口直徑。單位:毫米
HW——臥式渦殼式混流泵。
7——設計揚程。單位:米
S——結構形式(前﹑后開門結構)。
5.執行標準:GB/T13008﹑JB/T6667
HW混流泵主要技術參數換算
1.泵的性能變換:
改變泵的轉速可改變泵的性能,擴大泵的使用范圍。
改變轉速的方法:改變皮帶輪外徑或改變齒輪減速器傳動比,也可選用不同轉速的動力機。
水泵轉速改變后,其流量(Q)、揚程(H)和功率(N)的變化關系如下式所示。
Q1=Q(n1/n) H1=(n1/n)2 N1=N(n1/n)3
式中:Q1、H1、N1分別代表轉速改變后的流量、揚程和功率。
水泵轉速提高后,耗用功率增加,吸上真空度降低。過分提高轉速會發生其它事故,故應慎用。
水泵轉速過分降低時,泵的使用效率低,為此,應盡量避免泵在過低轉速下運行。用戶應按性能曲線圖選擇使用。
2.允許吸上真空度[HS]與必需汽蝕余量[NPSH]r的換算關系:
[HS]≈10-[NPSH]c
[NPSH]r≈[NPSH]c+0.3
式中:[HS]—允許吸上真空度 米
[NPSH]C—臨界汽蝕余量 米
[NPSH]r—必需汽蝕余量 米
HW混流泵性能范圍:流量Q50-4500m3/h 揚程H 3.5~22m
HW混流泵性能參數
100HW-8 Q=90m3/h H=8m n=2900rpm N(配用)4HP/3KW;
150HW-5 Q=180m3/h H=5m n=1450rpm N(配用)5HP/4KW;
150HW-5 Q=230m3/h H=8.2m n=1850rpm N(配用)12HP/7.5KW;
200HW-8 Q=360m3/h H=8m n=1450rpm N(配用)15HP/11KW;
200HW-8 Q=340m3/h H=7.1m n=1360rpm N(配用)12HP/11KW;
200HW-4 Q=340m3/h H=4m n=1060rpm N(配用)8HP/5.5KW
200HW-10 Q=450m3/h H=10m n=1450rpm N(配用)30HP/18.5KW (HB35)
200HW-12 Q=500m3/h H=12.2m n=1600rpm N(配用)40HP/30KW
250HW-4 Q=450m3/h H=4.8m n=980rpm N(配用)12HP/11KW;
250HW-12 Q=650m3/h H=11.6m n=1450rpm N(配用)40HP/30KW;
250HW-14 Q=720m3/h H=14.3m n=1600rpm N(配用)60HP/37KW;
250HW-7 Q=450m3/h H=7m n=980rpm N(配用)20HP/15KW
250HW-5 Q=400m3/h H=5.5m n=870rpm N(配用)12HP/11KW
250HW-8 Q=540m3/h H=8m n=1100rpm N(配用)25HP/18.5KW
300HW-7 Q=780m3/h H=7m n=980rpm N(配用)30HP/22KW;
300HW-7 Q=585m3/h H=3.9m n=730rpm N(配用)12HP/11KW;
300HW-7 Q=1035m3/h H=12.3m n=1300rpm N(配用)80HP/55KW;
300HW-4 Q=710m3/h H=4m n=780rpm N(配用)15HP/11KW
350HW-8 Q=1000m3/h H=8m n=980rpm N(配用)40HP/30KW
350HW-8 Q=745m3/h H=4.4m n=730rpm N(配用)20HP/15KW
350HW-4 Q=1000m3/h H=4.3m n=980rpm N(配用)30HP/22KW;
400HW-7 Q=1260m3/h H=6.8m n=730rpm N(配用)40HP/30KW;
400HW-7 Q=1692m3/h H=12.3m n=980rpm N(配用)100HP/75KW;
400HW-10 Q=1400m3/h H=10m n=730rpm N(配用)66HP/55KW;
400HW-10 Q=1880m3/h H=18m n=980rpm N(配用)165HP/110KW;
500HW-6 Q=1980m3/h H=6.2m n=580rpm N(配用)60HP/45KW;
500HW-10 Q=2492m3/h H=9.8m n=730rpm N(配用)120HP/95KW;
650HW-7 Q=3400m3/h H=6.5m n=450rpm N(配用)120HP/90KW;
650HW-7 Q=4457m3/h H=11.2m n=590rpm N(配用)220HP/180KW
