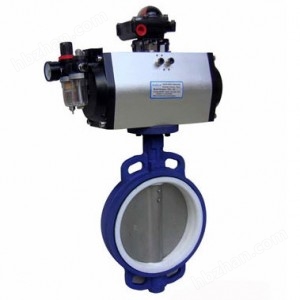

一、D671F46氣動襯四氟對夾蝶閥簡介：

D671F46型氣動對夾襯四氟蝶閥的型號變種有D671F型密封襯四氟、D671F4型全襯四氟、D671F46全襯聚全氟乙丙烯三種。該氣動蝶閥是由中線襯氟蝶閥、氣動執行機構、定位器、限位開關、電磁閥、過濾減壓閥等元件組合而成的成套自動控制閥門。

D671F氣動襯氟蝶閥的殼體與閥板可選：灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼四種材料；內襯材料可選：F4、F46、PFA等含氟材料。適用于溫度≤150℃的各種強腐蝕、弱腐蝕或潔凈度有一定要求工況，在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

二、D671F氣動對夾襯氟蝶閥的主要特點：1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操作方便，可滿足各種工藝自動化操作。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長。

三、D671F氣動蝶閥的設計制造規范：

四、D671F氣動襯氟蝶閥的執行機構及附件選擇：D671F氣動蝶閥屬于軟密封蝶閥形式故DN250以下采用新型GT型單缸氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；DN250以上采用系列AW型雙缸氣動執行器，拔叉式傳動，結構合理，輸出扭矩大，也有雙作用式和單作用式之分。GT型氣動執行器的特點如下：
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

五、氣動襯氟蝶閥的尺寸參數：
