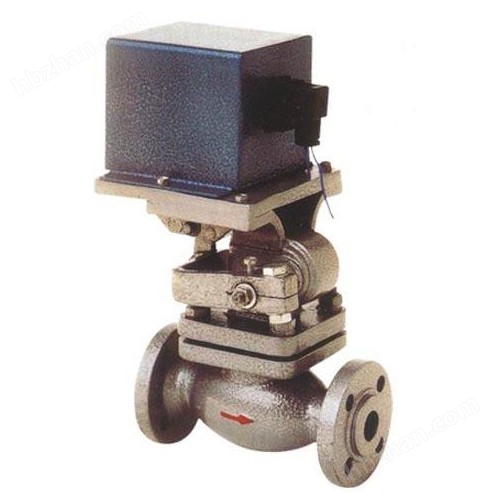

ZCZG,ZCZH高溫高壓電磁閥-上海鐵王閥門
■用途
本閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
■結構特點
耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
采用杠桿原理保證線圈和閥體隔離
■結構原理
電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自
重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
■技術參數
| 介質溫度℃ | ZCZG | ≤250 | |||||||
| ZCZH | ≤400 | ||||||||
| 公稱壓力（MPa） | ZCZG | 2.5 | |||||||
| ZCZH | 4.0 | ||||||||
| 工作壓差（MPa） | ZCZG | 0.1-2.5 | |||||||
| ZCZH | 0.1-4.0 | ||||||||
| 公稱通徑（MPa） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 功耗 | 130VA | 480VA | |||||||
| 電源電壓 | AC220V DC 24V 其余規格可作特殊訂貨 | ||||||||
| 額定流量系數（KV） | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | 58 | 85 | 154 |
| 泄漏量（ml/min） | 按JB/T7352-94·F規定 | ||||||||
| DN | L | H | D | D1 | D2 | D3 | b | f1 | f | n-d |
| 10 | 160 | 298 | 90 | 60 | 34 | 41 | 16 | 4 | 2 | 4-φ14 |
| 15 | 160 | 298 | 95 | 65 | 39 | 45 | 16 | 4 | 2 | 4-φ14 |
| 20 | 200 | 304 | 105 | 75 | 50 | 55 | 16 | 4 | 2 | 4-φ14 |
| 25 | 200 | 304 | 115 | 85 | 57 | 65 | 16 | 4 | 2 | 4-φ14 |
| 32 | 200 | 314 | 140 | 100 | 65 | 78 | 18 | 4 | 2 | 4-φ18 |
| 40 | 260 | 460 | 150 | 110 | 75 | 85 | 18 | 4 | 3 | 4-φ18 |
| 50 | 300 | 460 | 165 | 125 | 87 | 100 | 20 | 4 | 3 | 4-φ18 |
| 65 | 290 | 433 | 185 | 145 | 109 | 120 | 22 | 4 | 3 | 8-φ18 |
| 80 | 310 | 433 | 200 | 160 | 120 | 135 | 22 | 4 | 3 | 8-φ18 |
| 100 | 350 | 461 | 235 | 190 | 149 | 160 | 24 | 4.5 | 3 | 8-φ22 |
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置（如圖一）。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑（如圖二）。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將電磁閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在電磁閥內而防礙動作。
7、電磁閥不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把電磁閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清電磁閥產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部及零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
訂貨須知：
1、①高溫高壓電磁閥型號②高溫高壓電磁閥公稱通徑③高溫高壓電磁閥公稱壓力④高溫高壓電磁閥工作介質⑤高溫高壓電磁閥工作壓差⑥高溫高壓電磁閥介質溫度⑦高溫高壓電磁閥電源電壓及頻率⑧高溫高壓電磁閥介質粘度。
+22
2、電磁閥正常工作時的電壓為220V V 如超過此范圍，請訂貨時注明電壓波動量。其它規
-15
格電源電壓可做特殊訂貨。
3、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的公司專家為您審核把關。
5、特殊訂貨：
①如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質量高溫度可達到130℃；如您選購三元乙丙膠膜片（EPDM）則注明E，其介質溫度可達到110℃。
②需要法蘭連接可在訂貨時說明。
