Q947F/H電動固定法蘭球閥-上海鐵王閥門一、Q947F/H電動固定法蘭球閥概述：適用于兩位切斷、調節的場合

Q947F/H電動固定法蘭球閥-上海鐵王閥門產品信息

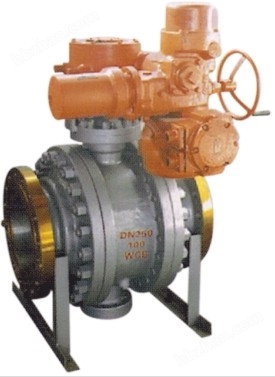

Q947F/H電動固定法蘭球閥-上海鐵王閥門

一、Q947F/H電動固定法蘭球閥概述：

適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

二、Q947F/H電動固定法蘭球閥執行標準：

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、Q947F/H電動固定法蘭球閥規格參數：

CH系列執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN50-80	DN100-800-1200
環境溫度	-30°～60°	可調范圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
			PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

四、Q947F/H電動固定法蘭球閥技術參數和性能：

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

五、Q947F/H電動固定法蘭球閥主要零件材質：

零件名稱	材料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

六、Q947F/H電動固定法蘭球閥主要外型尺寸：

PN1.0(MPa)
通徑(DN)		L				d1			D			D1			D2			b			Z-d					H			重量
125		356				125			245			210			185			22			8-18					520			100
150		394				150			280			240			210			22			8-23					538			165
200		457				200			335			295			265			24			8-23					580			229
250		533				250			390			350			320			26			12-23					637			265
300		610				300			440			400			368			26			12-23					684			393
350		686				350			500			460			428			26			16-23					796			514
400		762				400			565			515			482			26			16-25					842			765
450		864				450			615			565			532			28			20-25					874			930
500		914				500			670			620			585			28			20-25					904			1210
PN1.6(MPa)
通徑(DN)		L				d1			D			D1			D2			b			Z-d					H			重量
125		356				125			245			210			185			22			8-18					520			105
150		394				150			280			240			210			24			8-23					538			170
200		457				200			335			295			265			26			12-23					580			234
250		533				250			405			355			320			30			12-25					637			275
300		610				300			460			410			375			30			12-25					684			403
350		686				350			520			470			435			34			16-25					796			534
400		762				400			580			525			485			36			16-30					842			785
450		864				450			640			585			545			40			20-30					874			960
500		914				500			705			650			608			44			20-34					904			1250
PN2.5(MPa)
通徑(DN)		L				d1			D			D1			D2			b			Z-d					H			重量
100		305				100			230			190			160			24			8-23					470			85
125		381				125			270			220			188			28			8-25					520			117
150		403				150			300			250			218			30			8-25					538			180
200		502				200			360			310			278			34			12-25					580			246
250		568				250			425			370			332			36			12-30					637			300
300		648				300			485			430			390			40			16-30					684			444
350		762				350			550			490			448			44			16-34					796			586
400		838				400			610			550			505			48			16-34					842			860
450		914				450			660			600			555			50			20-34					874			1073
500		991				500			730			660			610			52			20-41					904			1315
PN6.4(MPa)
通徑(DN)			L		d1			D			D1			D2			D6			b			Z-d		H			重量
50			292		50			175			135			105			88			26			4-23		380			50
65			330		65			200			160			130			110			28			8-23		424			65
80			356		80			210			170			140			121			30			8-23		434			80
100			432		100			250			200			168			150			32			8-25		456			111
125			508		125			295			240			202			176			36			8-30		525			170
150			559		150			340			280			240			204			38			8-34		554			220
200			660		200			405			345			300			260			44			12-34		594			290
250			787		250			470			400			352			313			48			12-41		704			500
300			838		300			530			460			412			364			54			16-41		731			710
350			889		350			595			525			475			422			60			16-41		786			1030
400			991		400			670			585			525			474			66			16-48		867			1350
PN16.0(MPa)
通徑(DN)	L			d1			D			D1			D2			D6			b			Z-d		H			重量
50	, , 368			50			215			165			132			88			36			8-25		-			82
65	419			65			245			190			152			110			44			8-30		-			125
80	381			80			260			205			168			121			46			8-30		-			160
100	457			100			300			240			200			150			48			8-34		-			210
125	-			125			355			285			238			176			60			8-41		-			270
150	610			150			390			318			270			204			66			12-41		-			350
200	737			200			480			400			345			260			78			12-48		-			580
250	838			250			580			485			425			313			88			12-54		-			870
300	965			300			665			570			510			364			100			16-54		-			1350
