氣動開關蝶閥-ZGJD

參考價面議
具體成交價以合同協議為準
  • 公司名稱上海晟昌自控閥門有限公司
  • 品       牌
  • 型       號
  • 所  在  地上海市
  • 廠商性質經銷商
  • 更新時間2026/1/31 14:38:08
  • 訪問次數44
產品標簽:

在線詢價收藏產品 點擊查看電話

 2002 年初,上海晟昌自控閥門有限公司在上海成立 , 現坐落于上海松江區。公司技術力量雄厚具有*的開發設計和計算機管理軟件,擁有*的加工中心、 CNC 數控機床。在這片工業基礎設施完備、產業配套體系完善的沃土上,在當?shù)卣u的大力支持和扶助下,經過五年的持續發展,晟昌公司從同行業中脫穎而出,現已成為當代中國閥業的發展*。
晟昌旗下?lián)碛腥箢惍a(chǎn)品:電動調節閥產品(電動單座調節閥、電動套筒調節閥、電動單座籠式調節閥、電動籠式二級套筒調節閥、電動微小流量調節閥、電動波紋管調節閥、電動襯四氟調節閥、電動溫度調節閥、電動雙座調節閥、電動調節球閥、電動調節閘閥、電動調節蝶閥等)、氣動調節閥產品(氣動單座調節閥、氣動套筒調節閥、氣動籠式單座調節閥、氣動籠式二級套筒調節閥、氣動活塞氣缸式高壓差調節閥、氣動微小流量調節閥、氣動波紋管調節閥、氣動襯四氟調節閥、氣動雙座調節閥、氣動調節球閥、氣動調節閘閥、氣動調節蝶閥等)、普通閥產品(電磁閥、球閥、蝶閥、閘閥、柱塞閥、放料閥、截止閥、止回閥、平衡閥、旋塞閥、針型閥等)。產品引進德國*技術,執行機構與我方閥門結合,創造閥門先鋒。

   晟昌產品均以優良的品質和完善的服務享譽國內市場,并逐步向東南亞、歐美等市場拓展。*的倉庫管理模式,為各行各業用戶提供了大量的電動,氣動調節控制閥。晟昌產品銷售業績*保持穩步增長,市場調查結果顯示,自 2005 年初韓國代理商進一步投資起,并不斷引進吸收*技術與高效管理模式,產品不斷優化,推陳出新。晟昌各類產品的*均已在國內同行業中。

調節閥 電動調節閥 氣動調節閥 自力式調節閥 自力式調節閥 自力式壓力調節閥 自力式溫度調節閥 自力式氮封閥 自力式微壓調節閥 電控溫度調節閥 氣動閥 氣動閥 氣動球閥 氣動蝶閥 電動閥 電動閥 電動球閥 電動蝶閥 電磁閥 水利控制閥 水利控制閥
氣動開關蝶閥亦屬中線軟密封蝶閥,是管線優先選用的常規蝶閥,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物。且重量輕,安裝方便,驅動扭矩較小的優點
氣動開關蝶閥-ZGJD 產品信息

ZGJD 氣動開關蝶閥

氣動開關蝶閥 產品概述

氣動開關蝶閥亦屬中線軟密封蝶閥,是管線優先選用的常規蝶閥,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物。且重量輕,安裝方便,驅動扭矩較小的優點。氣動開關蝶閥既可作切斷介質用,又可作調節介質的流量用。閥體密封圈分丁晴橡膠、四氟橡膠,泄露量可達零。選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能達到效果。氣動開關蝶閥適用于溫度≤120℃或≤150℃,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業,特別適用于泄露量要求較高、有腐蝕性的場合,作調節流量和截流介質。

氣動開關蝶閥 主要特點

1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
3、流量特性為直線,調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換,且密封可靠達到雙向密封?!?br> 7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
8、氣動開關蝶閥可設計成法蘭連接和對夾連接。

氣動開關蝶閥 主要技術參數

閥體

閥體形式直通鑄造蝶閥
公稱通徑DN50~1000mm
公稱壓力PN1.0、1.6 MPa
法蘭標準JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式法蘭式、對夾式
閥蓋形式一體式
壓蓋型式壓蓋壓緊式
密封填料V型聚四氟乙烯填料、柔性石墨填料

閥內件

閥板形式垂直板式(蝶形)
流量特性線性

執行機構

執行器型號GT系列、ST系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力400~700KPa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-30~+70℃
作用形式單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
注:如需詳細執行器參數,請進入氣動執行器頁面進行查閱。

氣動開關蝶閥 主要內部結構圖

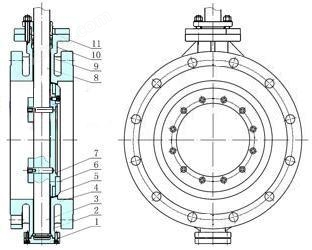

氣動開關蝶閥_閥體結構圖 (法蘭式)氣動開關蝶閥_閥體結構圖 (對夾式)
氣動開關蝶閥_閥體結構圖 (法蘭式)氣動開關蝶閥_閥體結構圖 (對夾式)

氣動開關蝶閥 主要零件材料

1底座HT200、WCB、CF3、CF3M、CF8、CF8M1閥體HT200、WCB、CF3、CF3M、CF8、CF8M
2下軸套銅合金、304、3162密封圈NBR丁晴橡膠、PTFE、尼龍
3下閥軸2Cr13、304、316、316L3下軸套銅合金、304、316
4閥體HT200、WCB、CF3、CF3M、CF8、CF8M4閥桿2Cr13、304、316、316L
5密封圈NBR丁晴橡膠、PTFE、尼龍5蝶板HT200、WCB、CF3、CF3M、CF8、CF8M
6壓板HT200、WCB、CF3、CF3M、CF8、CF8M6上軸套銅合金、304、316
7蝶板HT200、WCB、CF3、CF3M、CF8、CF8M7填料聚四氟乙烯/柔性石墨
8上閥軸2Cr13、304、316、316L8填料壓套25、35、304、316
9上軸套銅合金、304、316注:在環境較苛刻場合亦可根據客戶現場要求特定材質。
10填料聚四氟乙烯/柔性石墨
11填料壓套HT200、WCB、CF3、CF3M、CF8、CF8M

氣動開關蝶閥 主要性能指標

回差帶定位器:小于全行程的2%
基本誤差帶定位器:小于全行程的±2%
泄露量l / h符合ANSI B16.104 IV級標準
可調范圍R50:1

氣動開關蝶閥 主要性能規范

公稱通徑DN(mm)50-1800
公稱壓力PN(MPa)0.61.01.62.5
試驗壓力強度試驗0.91.52.43.75
密封試驗0.661.11.762.75
低壓氣密試驗0.60.60.60.6
適用介質空氣、水、污水、蒸氣、煤氣、油品及有腐蝕性介質等
