MG2000型微型磁驅動齒輪泵
(配 防爆電機)
一、概述:
MG2000型微型磁驅動齒輪泵是由不銹鋼微型齒輪泵頭、永磁驅動器和交流防爆電機組合而成的流體輸送單元。
本系列泵頭共有3個品種,其型號分別為MG2012, MG2015,MG2018, 三種型號的泵頭可分別與120W的交流防爆電機相適配。防爆電機可以通過變頻器實現調速功能。關于泵頭的參數,請參閱MG2000型微型磁驅動齒輪泵泵頭。
MG2000型微型泵 & 防爆電機
?
二、主要技術參數:
?
泵頭型號 | 電機配置 | 電源 | 最小流量 (ml/min) | 流量 (ml/min) | 單元型號 | 泵頭長度 | |
MG2012 | 防爆電機 | 2級2800rpm | AC380V/AC220V | 600 | 5600 | MG2012-2B-120/Y | 56 |
4級1400rpm | 2800 | MG2012-4B-120/Y | |||||
MG2015 | 防爆電機 | 2級2800rpm | AC380V/AC220V | 750 | 7000 | MG2015-2B-120/Y | 59 |
4級1400rpm | 3500 | MG2015-4B-120/Y | |||||
MG2018 | 防爆電機 | 2級2800rpm | AC380V/AC220V | 900 | 8400 | MG2018-2B-120/Y | 62 |
4級1400rpm | 4200 | MG2018-4B-120/Y | |||||
?
注:單元型號說明中120表示電機功率,Y表示輸入電源電壓,可選380V或者220V,但是必須使用三相電

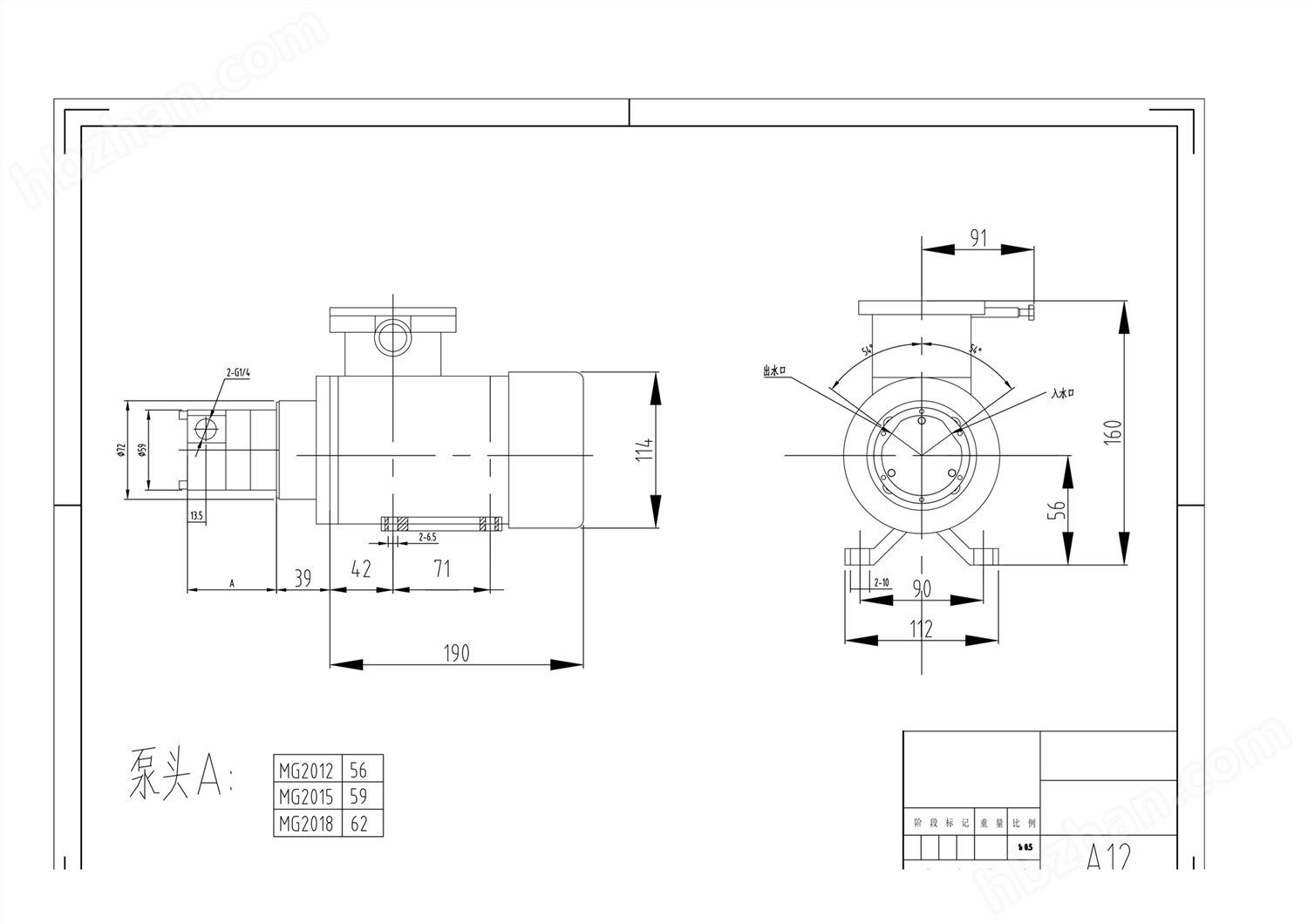

三、安裝簡圖:
