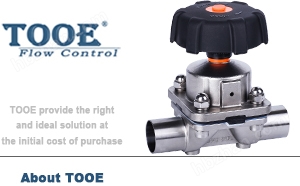

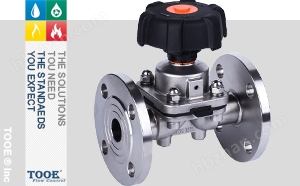

手動衛生級隔膜閥概述

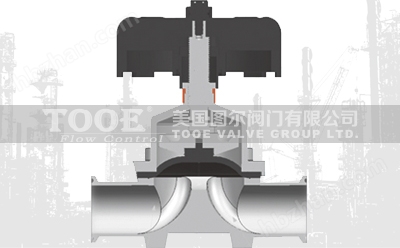

隔膜閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置。衛生級隔膜閥開啟和關閉是由閥桿的上下運動來實現，當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態，當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。隔膜將流體和驅動部隔離，密封性優良的結構。因為其結構上沒有普通閥門可能泄漏的壓蓋填料部，所以在密封性的維持和防止雜菌污染方面性能優良。無菌隔膜閥符合各式國際標準設計，滿足各種配置需求。閥體表面高潔凈平滑、流道設計、自排凈安裝角度，易于拆卸、維護和清潔。廣泛應用于衛生級的釀酒，乳制品，飲料等食品工業中以及無菌工況的制藥領域。
 |  |  |
手動衛生級隔膜閥參數
| 公稱通徑：DN8-DN150 | 閥體材質：不銹鋼304/316/316L | |
| 公稱壓力：PN1.0Mpa；1.6Mpa | 隔膜材質：EPDM；EPDM+PTFE | |
| 適用溫度：-20℃~150℃ | 閥桿材質：不銹鋼304 | |
| 適用介質：水；氣；油 | 接口標準：ISO；DIN；ASME BPE.3A；BS | |
| 表面處理：外Ra≤0.5μm（SF1）；內Ra≤0.375μm（SF4） | 接口方式：快裝；焊接；法蘭；單卡(一端焊接，一端快裝) |
手動衛生級隔膜閥特點
 |  |
流路構成部件只有主體和隔膜，不會與污染流體的材料、潤滑劑接觸，具有防止污染流體的良好結構。因為是將隔膜壓入到主體的堰口部的閥座密封方式，沒有類似球閥和蝶閥的旋轉滑動部，所以幾乎不會產生顆粒。隔膜有軟性人造橡膠(EPDM)和硬性人造橡膠(TFM)可供選擇。硬性人造橡膠由軟性人造橡膠支撐。2片式設計允許兩片人造橡膠各自獨立地工作，這樣可減少因不同的熱屬性而引起的張緊。

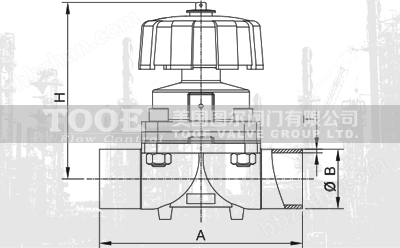

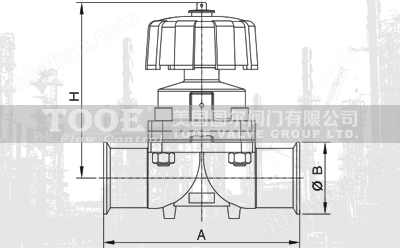

手動衛生級隔膜閥尺寸
 |  |
| Size | A | B | H | T | | Size | A | B | H | |
| 12.7 | 74.0 | 12.7 | 93.5/102.5 | 1.5 | | 12.7 | 74.0 | 25.4 | 93.5/102.5 | |
| 19 | 108.0 | 19.1 | 93.5/102.5 | 1.5 | | 19 | 108.0 | 25.4 | 93.5/102.5 | |
| 25 | 118.0 | 25.4 | 111.5/122 | 1.5 | | 25 | 118.0 | 50.5 | 111.5/122 | |
| 32 | 127.0 | 31.8 | 144.5/160 | 1.5 | | 32 | 127.0 | 50.5 | 144.5/160 | |
| 38 | 146.0 | 38.1 | 144.5/160 | 1.5 | | 38 | 146.0 | 50.5 | 144.5/160 | |
| 51 | 190.0 | 50.8 | 167/190 | 1.5 | | 51 | 190.0 | 64.0 | 167/190 | |
| 63 | 216.0 | 63.5 | 199/228 | 2.0 | | 63 | 216.0 | 77.5 | 199/228 | |
 |  |
| Size | A | B | H | T | | Size | A | B | H | |
| DN10 | 74.0 | 12.0 | 93.5/102.5 | 1.5 | | DN10 | 74.0 | 25.0 | 93.5/102.5 | |
| DN15 | 108.0 | 18.0 | 93.5/102.5 | 1.5 | | DN15 | 108.0 | 34.0 | 93.5/102.5 | |
| DN20 | 118.0 | 22.0 | 111.5/122 | 1.5 | | DN20 | 118.0 | 50.5 | 111.5/122 | |
| DN25 | 127.0 | 28.0 | 111.5/122 | 1.5 | | DN25 | 127.0 | 50.5 | 111.5/122 | |
| DN32 | 146.0 | 34.0 | 144.5/160 | 1.5 | | DN32 | 146.0 | 50.5 | 144.5/160 | |
| DN40 | 146.0 | 40.0 | 144.5/160 | 1.5 | | DN40 | 146.0 | 50.5 | 144.5/160 | |
| DN50 | 190.0 | 52.0 | 167/190 | 1.5 | | DN50 | 190.0 | 64.0 | 167/190 | |
| DN65 | 216.0 | 70.0 | 199/228 | 2.0 | | DN65 | 216.0 | 91.0 | 199/228 | |
