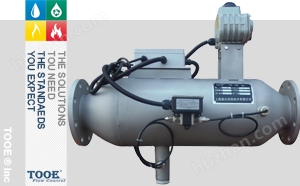

全自動反沖洗過濾器概述
全自動反沖洗過濾器,是一種壓力式自清洗密封過濾器,具有在線過濾、除污、排污功能,主要用于各種閉式循環系統(空調系統、工業冷卻系統、取暖系統等)的循環水過濾、凈化處理。該系列除污器主要是根據進出水壓力差進行反沖洗的操作,以達到自清洗濾網的功能。自動反沖洗過濾器適用于各種供水系統、工藝水系統和工業冷卻水,特別適用于24小時運行的系統。能過濾水中的機械雜質,保證系統和下游閥門設備的安全可靠運行。
![]() | ![]() | ![]() |
全自動反沖洗過濾器參數
| 公稱通徑:DN40-DN1200 | 閥體材質:碳鋼WCB;不銹鋼304/316/316L | |
| 公稱壓力:1.0Mpa-2.5Mpa | 清洗方式:電動刷式 | |
| 適用溫度:-10℃≤T≤150℃ | 過濾精度:0.8mm-6mm(特殊要求需另行設計) | |
| 適用介質:水;液體等 | 控制電源:380V/50Hz | |
| 壓力損失:≤0.015MPa | 控制電壓:AC24V | |
| 安裝方式:水平或垂直向下安裝 | 清洗時間:30s-60秒 | |
| 控制方式:壓差(進出水壓差達到0.06-0.08MPa之間);定時;手動及PLC | 濾網形式:鉆孔(4000-800μm);楔形(1000-50μm);編織復合(800-20μm) |
全自動反沖洗過濾器工作原理

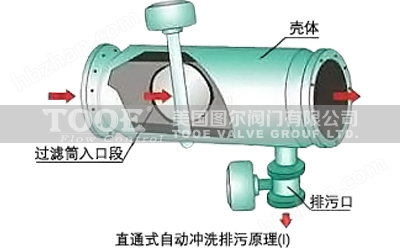

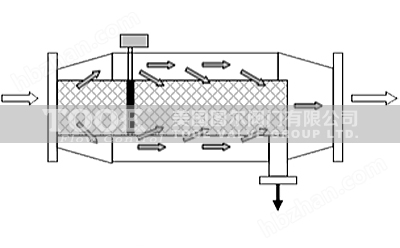

反沖洗過濾器主要由優質碳鋼筒體、濾筒、電動排污閥、水流導向閥、換向執行器、壓差控制器、電接點壓力表等組成。當過濾器工作時,水流由入口進入過濾器,經過濾網過濾,水中的雜質被濾網截留,潔凈的水經出水口送出(見圖1)。當過濾器進出水壓差達到0.06-0.08MPa之間(或出水壓力過低,不能滿足后置系統正常運行)時,則需要對濾網進行反沖洗。關閉水流導向閥,水流經濾網內側進行反沖洗,濾網截留的雜質經排污口排出,起到反向自動沖洗濾網的作用。整個反沖洗過程系統可正常運行,無需停機。
![]() | ![]() |
| 正常過濾狀態(水流導向閥開啟) | 反洗排污狀態(水流導向閥關閉) |
全自動反沖洗過濾器控制方式
自動時間控制:在過濾時間控制器上設定反洗時間,當達到反洗時間,啟動排污及導流閥,排污時間由排污時間定時器設定。
自動壓差控制:過濾器前后壓差與用戶設定的壓差相比較,當過濾器壓差達到設定壓差時,過濾器也進行清洗排污,排污時間由排污時間定時器設定。排污結束,停止清洗,系統恢復至初始狀態,為下一個過濾工序做好準備。
手動操作控制:按下作面板上清洗按鈕,過濾器進行排污。
![]() | ![]() |

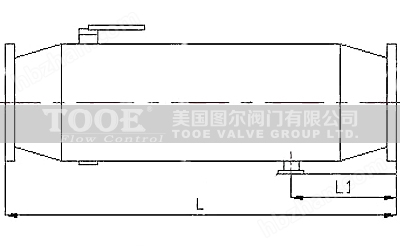

全自動反沖洗過濾器尺寸
![]() | ![]() |
| 進出口徑 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN450 |
| 排污口 | DN25 | DN25 | DN25 | DN40 | DN40 | DN50 | DN50 | DN50 | DN65 | DN65 | DN80 | DN80 |
| 處理水量 | 19T/H | 28T/H | 50T/H | 80T/H | 125T/H | 180T/H | 320T/H | 490T/H | 710T/H | 970T/H | 1260T/H | 1590T/H |
