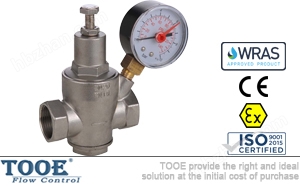

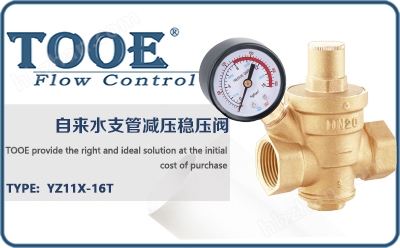

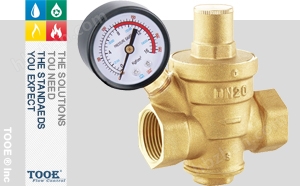

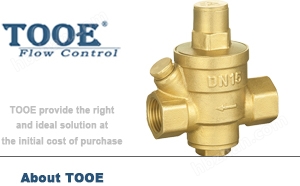

自來水支管減壓穩壓閥概述
YZ11X水用支管減壓閥屬于直接作用式活塞減壓閥，適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。支管減壓閥主要用于各種建筑給水系統、消防系統、空調系統、采暖系統等。它用于支管減壓，可供水壓力分配更加均衡，避免部分供水點超壓，優化高層建筑給水分區。
 |  |  |
自來水支管減壓穩壓閥參數
| 公稱通徑：DN15-DN50(1/2"-2") | 公稱壓力：1.0Mpa-1.6Mpa | |
| 適用溫度：0℃≤T≤100℃ | 適用介質：自來水、油 | |
| 閥體材質：黃銅 | 閥桿：防脫鋅銅合金；不銹鋼 | |
| 膜片材質：EPDM | 過濾網：不銹鋼 | |
| 活動元件：黃銅 | 密封材質：EPDM |

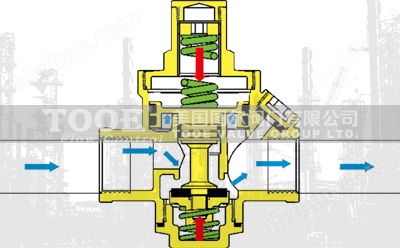

自來水支管減壓穩壓閥原理
 |  |
減壓閥的工作原理建立在兩個基本點壓力平衡的基礎上：1、上彈簧向下施加的開啟活塞的力；2、出口端壓力和下彈簧向上作用的力大于上彈簧施加的力活塞關閉。
自來水支管減壓穩壓閥流量系數
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2 | 3 | 5 | 8 | 14 |

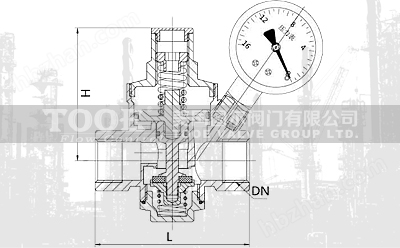

自來水支管減壓穩壓閥尺寸
 | DN | SIZE | L | H |
| 15 | 1/2" | 72 | 93 | |
| 20 | 3/4" | 72 | 93 | |
| 25 | 1" | 78 | 110 | |
| 32 | 1 1/4" | 85 | 116 | |
| 40 | 1 1/2" | 100 | 151 | |
| 50 | 2" | 110 | 154 | |
| 65 | 2 1/2" | - | - | |
| 80 | 3" | - | - | |
| 100 | 4" | - | - |
