產品說明

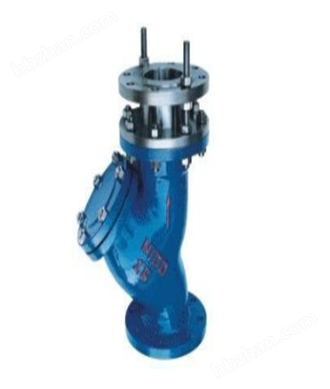

一、Y型(YSTF)桿式伸縮過濾器簡介:
Y型(YSTF)拉桿伸縮過濾器除了與水力控制閥配套使用外,還可單獨應用于冷、熱循環系統、壓縮氣、蒸氣、油類等介質的管路需要除掉機械雜物的場合。中特閥門Y型過濾器具有結構、阻力小、排污方便等特點。排污時打開排污閥,利用管道的壓力將污物排出。用于消防、空調、給排水等。
二、Y型(YSTF)桿式伸縮過濾器結構特點:
1、抗污性強。排污方便;流通面積大。壓力損失小:結構簡單,體積小,重量輕。
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3、過濾網密度:為l0—120目,介質:蒸汽、空氣、水、油品、或根據用戶要求定做。
4、伸縮型特點:拉伸長度,位置可移伸100mm。有利于安裝方便.提高工作效率。
三、Y型(YSTF)桿式伸縮過濾器主要外形尺寸和參數:

| 公稱通徑 | L | H | H1 |
| 50 | 300 | 155 | 195 |
| 65 | 320 | 183 | 245 |
| 80 | 380 | 210 | 295 |
| 100 | 430 | 250 | 344 |
| 125 | 500 | 305 | 415 |
| 150 | 550 | 358 | 485 |
| 200 | 650 | 450 | 602 |
| 250 | 775 | 503 | 718 |
| 300 | 900 | 578 | 815 |
| 350 | 1025 | 598 | 844 |
| 400 | 1150 | 618 | 872 |
