一，產品參數：
| 品牌 | 海之鷹 | 型號 | ZTY47 | 材質 | 碳鋼 |
| 形態 | 隔膜式 | 連接形式 | 法蘭 | 驅動方式 | 電磁 |
| 流動方向 | 單向 | 公稱通徑 | DN50-1500 | 零部件及配件 | 配件 |
| 外形 | 中型 | 標準 | 國標 | 壓力環境 | 常壓 |
| 工作溫度 | 常溫 | 類型(通道位置) | 二通式 | 適用介質 | 水 |
二，產品概述：
產品介紹:

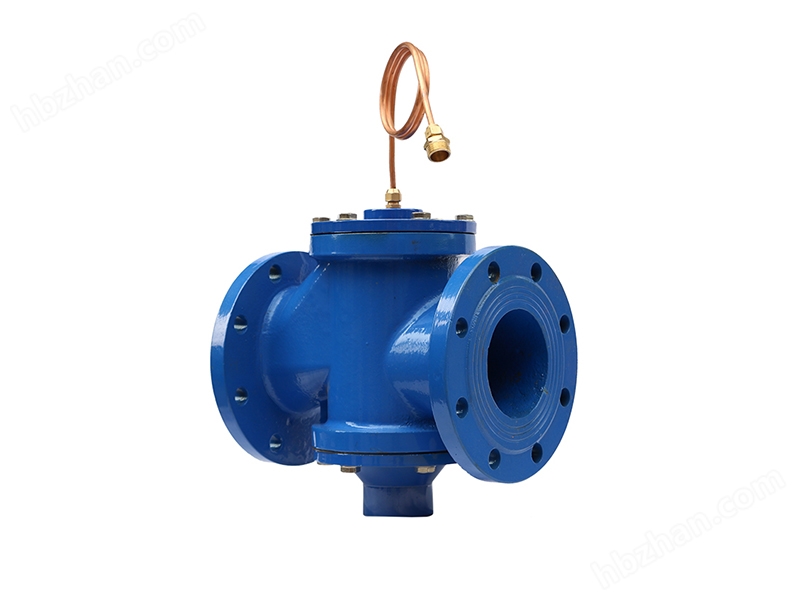

ZY47系列自力式壓差控制閥亦稱動態壓差控制閥，動態壓差平衡閥，是一種自動恒定壓差的水力工況平衡用閥，應用于集中供熱、空調等水系統中，有利于被控系統各用戶和各末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。自力式壓差控制閥為雙閥瓣結構，桿部平衡力小，結構緊湊，常被用于供熱（空調）水系統中。
ZY47型自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化?？刂破魇且粋€(gè)壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與回水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。
性能及特點：
（1） 供水式（G）和回水式（H）壓差控制閥必須分別安裝在供水管和回水管上；
（2） 控制壓差精度±7.5％；
（3） 在不損失控制精度的前提下，可調壓差型的調壓比高達16：1；
（4） 閥體材質：灰鑄鐵、碳素鑄鋼、鍛壓銅合金；
（5） 導壓管連接端1/2＂管螺紋，導壓管長度1.5m；
（6） 支持被控系統內部自主調節；
（7） 消除外網壓波動對被控系統的影響；
（8） 分為定壓差型和可調壓差型兩種；
（9） 公稱壓力：1.6MPa、2.5MPa；
（10）介質溫度0-150℃。
結構及特點;
ZY47F型自力式流量控制閥的本體是由改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成,一側小室與與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器,其動作的動力來源于供水壓力P1與回水壓力P2之間的壓和差?？刂破魇且粋€(gè)壓差比較器,其壓差值是按被控采暖系統的阻力選用,回水側內的彈簧反力用來平衡供水與回水間的壓力差。當被控采暖系統的一些用戶進行室溫調節,阻力增加或減少時,會引起循環流量變化,直至膜片兩側的壓力平衡為止,使被控系統,內部自動調節。
