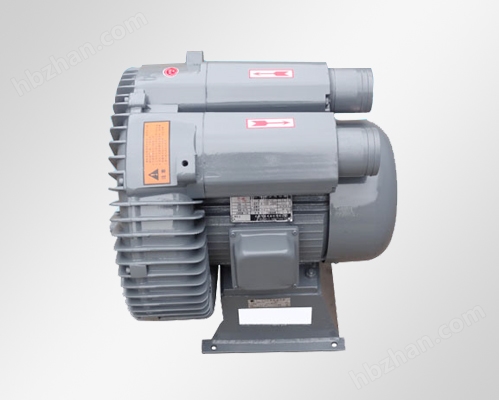

漩渦氣泵,流量800m3/h,工作壓力50Kpa,真空度34Kpa,電壓3Фⅹ380V，電機功率11KW。

工作原理及特點:

旋渦氣泵的葉輪由數十片葉片組成，它類似龐大的氣輪機的葉輪。葉輪葉片中間的空氣受到了離心力的作用，向葉輪的邊緣運動，在那里空氣進入泵體環行空腔，重新從葉片的起點以同樣的方式再進行循環。葉輪旋轉所產生的循環氣流，以的能量離開氣泵以供使用。 旋渦氣泵采用專用防爆電機，結構緊湊，體積小，重量輕，噪音低，送出氣源無水無油。

用途及使用范圍：

XGB系列旋渦氣泵是一種吹氣兩用的通風氣源，它主要用于“切紙機、燃燒降氧機、卷機濾嘴成型機、電鍍槽液攪拌、霧化干燥機、養魚增氧、水處理爆氣、絲網印刷機、照相制板機、自動上料機、液體灌裝機、粉末灌裝機、電焊設備、電影機械、紙張輸送、干洗衣服的清潔、空氣除塵、干瓶、氣體傳送、送料、收集等方面”。

使用及維護：

1.氣泵應放置在較平穩的地方，周圍環境應清潔、干燥、通風。

2.氣泵葉輪旋轉方向必須與風扇罩殼上所標箭頭方向一致。

3.氣泵工作時，工作壓力不得大于一覽表中規定的正常工作壓力，以免使氣泵產生過大的熱量和電動機超電流引起氣泵損壞。

4.氣泵除電機轉子兩只軸承外，其它部位沒有直接接觸摩擦。本氣泵軸承安裝方式主要分二類。類氣泵端的軸承安裝在電機機座和葉輪中間的泵體內，這類氣泵平時不需要加潤滑脂。第二類氣泵端的軸承是安裝在泵蓋中間，此類氣泵端的軸承應定期加潤滑脂（7018高速潤滑脂）。每月一次，對于三班連續工作的氣泵應當增加加油次數。此類氣泵電機風扇端的軸承維護保養按類氣泵。

5.進出氣兩端的過濾網和消音器應根據情況適時清洗，以免堵塞影響使用。

6.進出氣口外聯接必須采用軟管聯接（如橡膠管、塑料彈簧管）。

7.軸承的更換：更換軸承必須由熟悉修理工作的人進行操作。先擰松泵蓋上的螺釘，然后按圖示順序逐一拆卸零件，拆下的零件應經過清洗，然后按反順序裝配。拆卸時，不能硬撬葉輪，應用專用拉馬拉出，同時不要遺漏調節墊片，以免影響出廠時已調節器好的間隙。在換軸承前，應現將新軸清洗，烘干并涂上三號二硫化外鉬鋰基脂或7018告訴潤滑脂。如用戶在操作上困難時。應送工廠修理，切勿隨便亂拆。

漩渦氣泵表:

輸出、輸入特性曲線：
