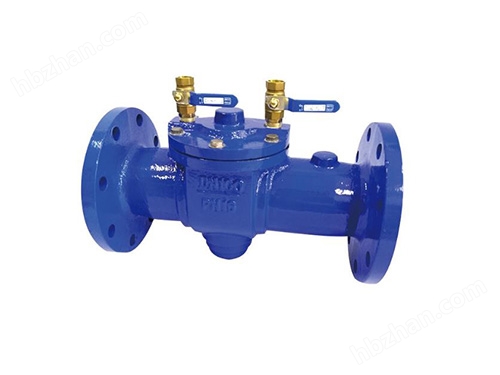

倒流防止器是一種嚴格限定管道中水只能單向流動的水力控制組合裝置，它的功能是在任何工況下防止管道中的介質倒流，以達到避免倒流污染的目的。
倒流防止器工作原理是利用介質流過進水止回閥時因機械阻力和過流水頭損失而減壓，使進貨壓力高于泄水閥腔的壓力，而泄水閥膜片上部的壓力為進貨壓力，膜片上部壓力大于泄水閥腔和彈簧阻力，泄水閥維持關閉，介質正常流動，當進貨壓力與泄水閥腔的壓力差小于0.02Mpa時，介質處于倒流的臨界狀態，這時泄水閥膜片上部壓力小于泄水閥腔和彈簧的壓力，泄水閥自動開啟，將倒流介質排出管外，同時大量空氣進入閥腔，形成空氣隔斷，拒絕介質倒流，大于0.02Mpa時泄水閥自動關閉。
閥后管網水壓升優良過閥前進水端水壓時，如單向止回閥密封完好，水體不會倒流，此時泄水閥關閉不泄水，當單向止回閥密封失靈產生滲漏時，泄水閥開啟排水泄壓。
安裝位置
1、由市政管網接入用戶的引水管在水表后面與閥門之間的管道上。
2、消防水(以實際報告為主)(以實際報告為主)泵接合器上引入管或消防出水管上。
3、供水系統中有化學品注入的給水管上。
4、加熱器的冷水進水管上，等可能產生倒流的供水管道上。
安裝說明
1、安裝前，清洗所有管道。
2、倒流防止器按閥體箭頭方向水平安裝，安裝位置應方便高度和維修。
3、倒流防止器兩端應安裝維修閘閥，進貨前安裝過濾器，而且應有一端裝有可撓性接頭。
4、泄水閥的排水口距離地面不應小于300mm，泄水閥下面應留有排水地溝。
5、安裝完畢后，初次啟動使用，應關閉出口閘閥，慢慢打開進貨閘閥，讓介質緩慢充滿倒流防止
器，打開各個測試球閥排除閥門空氣，待閥腔充滿水后，慢慢打開閘閥，讓水充滿管路。
6、進貨介質壓力變化時，泄水閥出現少量漏水屬正?，F(xiàn)象。
