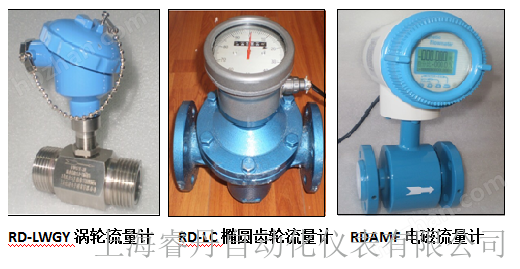

上海睿丹自動化儀表有限公司橢圓輪流量計LC橢圓齒輪流量計是容積式流量計的典型，用來計量在一定壓力下充滿管道的液體流量。它具有結構簡單，使用可靠，準確度高，對進出口管道內的流場無特殊要求，被測介質的粘度范圍和流量范圍都很寬廣等特點。因而被LC橢圓齒輪流量計是容積式流量計的典型，廣泛用于石油、化工、醫藥、交通、食品等工業及商業部門的液體流量檢測。LC系列橢圓齒輪流量計還廣泛用于船舶的燃油計量。
LC型橢圓齒輪流量傳感器與二次儀表組成橢圓齒輪流量計，是一種計量流經管道內液體流量總量的容積式儀表，具有遠距離顯示瞬時流量及累計流量的功能，可與大多數調節系統組合，實現流量檢測和控制的自動化。
LC型橢圓齒輪流量計殼體材料為黃銅（或鑄鐵），廣泛應用于石油、化工等工業過程中的石油制品及其它溶液的流量測量。LC -×E型傳感器殼體及橢圓齒輪均采用不銹鋼材料，具有衛生、保潔、耐腐蝕等優點，可用于液體飲料、日用化妝液及醫藥工業、食品工業等要求衛生、保潔場合（使用前請先用洗潔精、清水清洗），也可用于冶金、化工等工業部門腐蝕性液體的測量。
本傳感器具有以下特點：
（1） 采用的無觸點發信技術；
（2） 精度高，受液體粘度變化影響??；
（3） 阻力小，對微小流量的測量尤為適宜；
（4） 本質安全型防爆，防爆標志 ExiaIICT5:
( 5 ) 輸入電壓5VDC 電流24mA 關聯設備：LB965齊納安全柵
1． 型號規格和主要技術指標
3.1 規格
| 規格 | 公稱通徑 (mm) | 流量范圍 （m3/h） | 單位脈沖 (mL/P) |
| LC-10× | 10 | 0.02～0.2 | 1.216 |
| LC-15× | 15 | 0.18～1.8 | 9 |
| LC-20× | 20 | 0.25～2.5 | 10.48 |
| LC-25× | 25 | 0.6～6 | 18.24 |
| LC-40× | 40 | 1.5～15 | 31.5 |
| LC-50× | 50 | 2.4～24 | 80.6 |
| LC-80× | 80 | 5～50 | 148.7 |
3.2 主要技術指標
基本誤差限：±0.5%
工作溫度： 0～60
公稱壓力： 1.6MPa﹑2.5 Mpa. 3.0MPa
壓力損失： 0.05 MPa（被測液體粘度在5-15mPa﹒s范圍內，*大流量時的壓力損失）
液體粘度： 1-200mPa﹒s
輸出波形： 矩形波
電 源： 5VDC /12VDC/24VDC
