三、手動二次元影像測量儀規格參數:

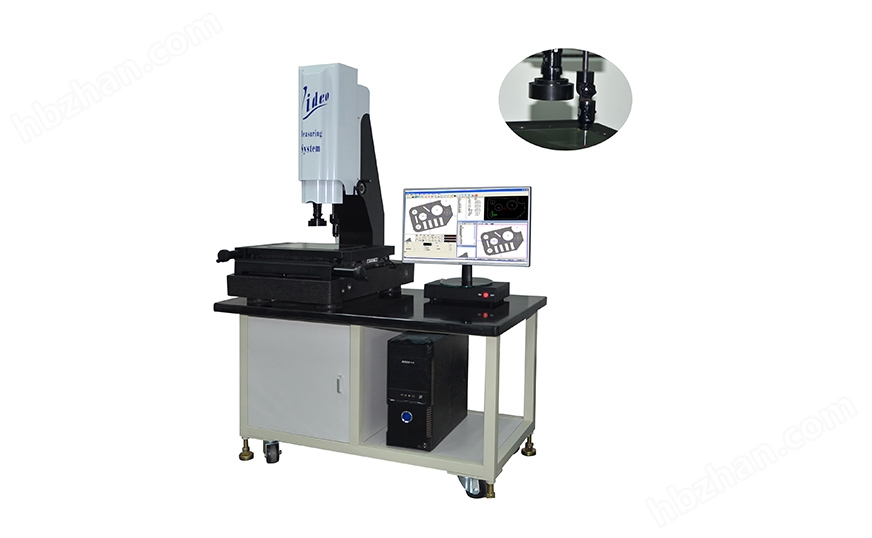

| 手動二次元影像測量儀帶探針 Small travel series manual image measuring Machine Probe | ||||
| 機臺型號 SPECIFICATION | WHV-3020-VMM | |||
| 量測行程mm (X,Y,Z) MEASURING TRAVEL | 300*200*200 | |||
| 工件限重 DEMO-PARTS WEIGHT | 30kgs | |||
| Z軸行程 Z AXIS STROKE | 200mm | |||
| 操作方式 OPERATION | MANUAL FAST MOVING 手動快速移動 | |||
| 基座材質 BASE MATERIAL | PRECISION GRANITE 精密花崗石 | |||
| 機構材質 BODY MATERIAL | X、Y AXIS PRECISION GRANITE 、 X、Y軸精密花崗石花崗石 | |||
| 傳動方式 KIND OF DRIVE | SCREW &linear rail 螺桿&線性滑軌 | |||
| 線性精度 LINEAR ACCURACY | 3+L/200 μm | |||
| 重復精度 REPEAT ACCURACY | 3μm | |||
| 光學尺 LINEAR SCALES | EUROPE IMPORTED LINEAR SCALES 歐美進口光學尺1μm (選配:0.5μm、0.1μm) | |||
| 影像系統 IMAGING SYSTEM | DAY HIGH RESOLUTION COLOR SYSTEM 日制超高解析彩色系統 | |||
| 光源系統 LIGHT SOURCE SYSTEM | WHITE LED 表面LED白光 | |||
| 光學鏡頭 OPTICAL LENS | MANUAL CHANGE LENS 手動變倍鏡頭 | |||
| 光學倍率 OPTICAL POWER | 30X ~ 180X | |||
| 量測軟件 SOFTWARE | VMM2.5D MEASURING SOFTWARE VMM2.5D影像測量軟件 | |||
| 計算機硬件 HARDWARE | PC + LCD Color Monitor | |||
| 外觀尺寸(W*D*H) APPEARANCE | 1000*850*980mm | |||
| 機器重量 MACHINE WEIGHT | 450 | |||
| 電源 POWER | AC110V ~ AC220V 單相 50/60Hz | |||
| 測頭系統 PROBE SYSTEM | 英國Renishaw MCP測頭 | |||
| 選購配備/軟件 OPTION/SOFTWARE | 0.5X~10X WORK OBJECTIVE 0.5X~10X 工作物鏡 | |||
| ROTARY TABLE旋轉臺 | ||||
