二沉池桁架吸泥機安裝圖
泵吸式吸泥機是沉淀池常用的機械排泥裝置之一，廣泛用于給排水工程設置于地表或半地下的平流式沉淀池沉積污泥的刮吸排除，尤其適用于斜管（板）矩形沉淀池的沉淀污泥排除。該機可邊行走邊吸泥，可依據污泥量的多少調節排泥次數。
二、泵吸式吸泥機工作原理
行車式泵吸吸泥機主要由工作橋、吸泥管、排泥管、潛水污泥泵、驅動機構、電氣控制柜等組成。本設備由四點支撐行走大梁橫跨在斜管沉淀池上，雙邊驅動，池兩邊均鋪設鋼軌，吸泥機從池的一端運行到池的另一端，邊行走邊吸泥，撞到一端行程控制開關后，改變方向，返回到原出發端；撞行程開關，停車；停車時間由時間繼電器控制（1min～12h），完成一個工作周期。
三、主要特點
1、設備結構合理，維護管理方便。
2、運行效果穩定，工作安全可靠。
3、簡化了池結構，降低工程投資。
4、集泥效率高，排泥效果好，不易產生沉淀污泥逸散現象。
5、吸砂泵采用無堵塞的潛污泵，污物通過能力強。
6、配電箱分體設計，具有手動或自動控制開關。
四、泵吸式吸泥機主要結構特點
行車式泵吸泥機主要由桁架、吸泥管、集泥板、排泥管、潛污泵、驅動機構、控制柜等組成。

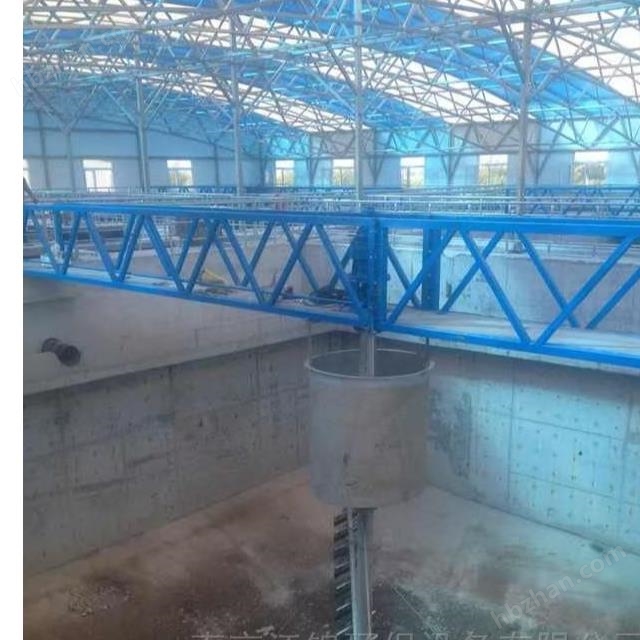

行車吸泥機的行車架為鋼結構，由主梁、端梁、水平桁架及其他構件焊接而成。
主梁采用型鋼焊接制成，具有結構簡單、性能穩定的特性。
B、工作橋設計具有足夠的剛度和強度，可承受強大的刮泥扭矩外，能承受懸掛的全部設備重量及300kg/m2活動荷載，工作橋的撓度控制在池寬的1/700范圍內。
C、工作橋為全橋式，其長度滿足12m池徑的要求，工作橋上設有欄桿和吊耳，整個橋架的設計制造結實、輕巧、耐用、美觀。
D、工作橋所有接頭、焊縫平整光滑、無毛刺，焊縫強度大于母材強度，整體外形美觀。
驅動裝置，該設備為雙邊驅動，安裝于工作橋端部，驅動裝置主要包括端梁、驅動減速機、電機、、行走輪、傳動軸、軸承座等部分，驅動裝置具有足夠的強度和扭矩，以滿足刮吸泥機的牽引力、驅動裝置可以適應每天24小時連續工作,=。
2端梁：端梁采用不銹鋼制成，保證足夠的剛度和強度承受設備運行時所受的力，結構簡單易于走輪安裝、維修。
2驅動減速機、電機：減速機為擺線針輪減速減速機，通過連軸器與行走輪連接，同心度偏差極小且結構緊湊、傳遞效率高、噪音低，減速機的齒輪設計符合ISO或等同標準，齒輪為低合金鋼，滲碳處理，齒面硬度不低于HRC58。減速齒輪箱具有充分潤滑，電機功率為2×0.55 kw防護等級IP55，絕緣等級F級，適合戶外型，電源380V、3相、50HZ。
行走輪：行走輪安裝在端梁底部，前后各一只，直接在沉淀池的池壁上以每分鐘1.0～1.5米的速度運行。

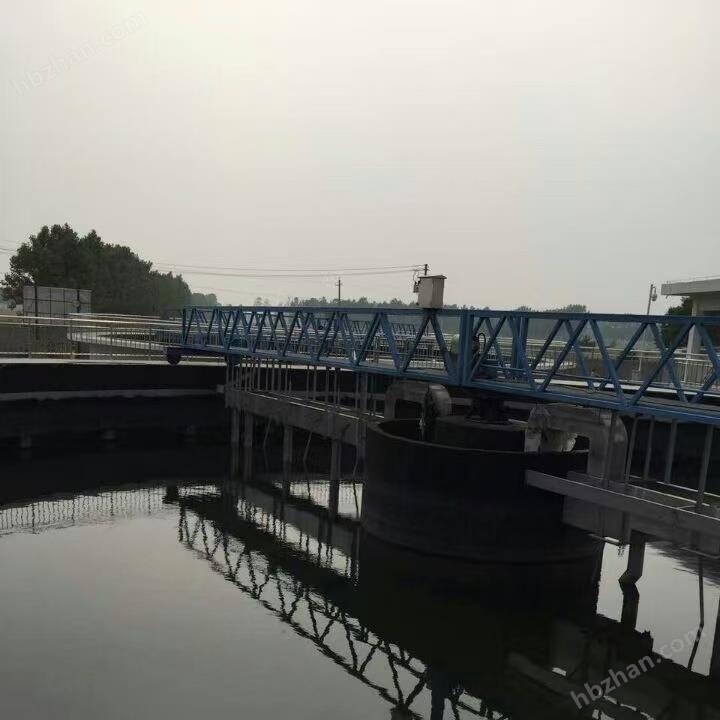

二沉池桁架吸泥機安裝圖技術參數
項目 | 參數 | |
吸泥機型式 | 單周邊驅動半橋式 | |
沉淀池直徑 | φ36 m | |
行走速度 | 約2 m/min | |
工作制 | 能間歇運行，也能24小時連續運行 | |
電機功率 | 驅動電機功率 | 1.5KW |
真空泵電機功率 | ||
電機防護等級/絕緣等級 | F IP68 | |
電源 | 380V | |
輸電方式 | 真流電 | |
設備重量 | 3.5噸左右 | |
外購件品牌 | SEW、諾德或國茂減速機 | |
設備數量 | 4臺 | |
主要部件材質：
部件名稱 | 材質 |
工作橋 | 碳鋼防腐 |
端梁 | 碳鋼防腐 |
橋走道板 | 碳鋼防腐 |
中心旋轉支座 | 304不銹鋼 |
中心滑環 | 304不銹鋼 |
泥量調節閥 | 304不銹鋼 |
集泥槽 | 304不銹鋼 |
吸泥管 | 304不銹鋼 |
U型虹吸管 | 304不銹鋼 |
出水堰板 | 304不銹鋼 |
浮渣擋板 | 304不銹鋼 |
浮渣刮板 | 304不銹鋼 |
排渣斗 | 304不銹鋼 |
行走輪 | 高強度尼龍 |
螺栓、螺母等緊固件 |
行車吸泥機配套304不銹鋼控制柜使用條件
行車吸泥機配套304不銹鋼控制柜使用條件
供電電源：市電、自備電網、柴油發電機組；三相交流380V,（-10%，+15%),50HZ
適用電機：一般鼠籠型異步電機
起動頻率：可作頻繁起動，建議每小時不超過20次
防護等級：IP50或IP55
環境條件: 海拔不超過2000米（超過2000米應降容使用）、環境溫度在-25℃--- +40℃之 間、相對濕度不超過95%，無露。振動小于0.5G
