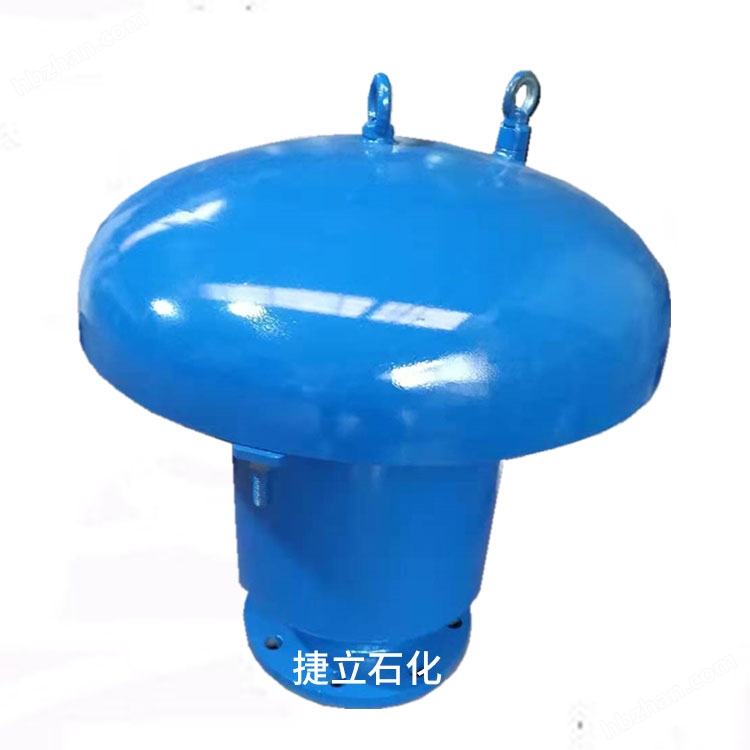

GYA型安全閥產品概述:
液壓安全閥與呼吸閥配套使用，有著雙保險保護儲罐作用；液壓安全閥與同規格阻火器配套，特別適應北方寒冷氣候地區使用，廣泛應用于油田、石化廠、油庫等儲存原油、汽油、煤油、柴油、芳烴等液體介質的儲罐。
一、液壓安全閥工作原理：
液壓安全閥控制的壓力或真空值比機械呼吸閥高10%，因此在正常情況下是不會動作的。閥內用沸點高（夏天不易揮發）、蒸發慢、凝點低（冬天不至于凝固）的油品（如輕柴油、太陽油或變壓器油）作為密封液體（簡稱封液）。液壓安全閥是（活瓣式）呼吸閥的備用設備，它的吸氣和呼氣的動作壓力略高于（活瓣式）呼吸閥，在呼吸閥一旦失靈或在冬季，其活瓣凍結時，當機械呼吸閥發生故障時，或不能有效啟動。液壓安全閥就能代替機械呼吸閥將自動啟動工作進行排氣或放氣。從而保護油罐免遭到破壞。
二、液壓安全閥性能：
液壓安全閥裝于油罐頂部與呼吸閥配合使用，在呼吸閥一旦失靈起安全作用。常規控制壓力：+220毫米水柱、-65毫米水柱。
3、液壓安全閥安裝的法蘭標準及壓力如下：PNo.6MPa4－64。
二、液壓安全閥標準規范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
| 規格 | 型號 | 尺寸 mm | |||||
| d | D | D1 | D2 | n*d1 | H | ||
| DN80 | GYA | 85 | 150 | 185 | 125 | 8*18 | 424 |
| DN100 | GYA | 105 | 170 | 205 | 145 | 8*18 | 605 |
| DN150 | GYA | 148 | 225 | 260 | 200 | 8*22 | 705 |
| DN200 | GYA | 210 | 280 | 315 | 255 | 12*22 | 755 |
| DN250 | GYA | 264 | 335 | 370 | 310 | 12*26 | 885 |
| DN300 | GYA | 325 | 410 | 460 | 328 | 12*26 | 925 |
4、至少三個月檢查一下阻火器，將阻火器網上的灰塵及鐵銹清除清洗干凈，避免阻火網堵塞，造成液壓安全閥失效，儲罐被抽癟事故發生。
