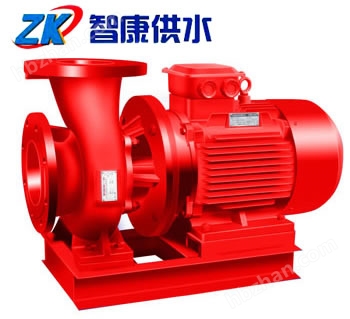

XBD-W型臥式單級消防泵概述

　　XBD-W型臥式單級消防泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可用于礦給排水。輸送液體的流量范圍為5-8L/S，壓力范圍為0.2-2.25MPa，配套功率范圍為1.5-200kw，口徑范圍為￠50-￠250mm。

　　XBD-W型臥式單級消防泵結構說明

　　XBD-W型臥式單級消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等不見組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄露的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。

　　XBD-W型消防泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用連軸器連接，整體為剛性連接，使用是無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分有軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面紙墊通過拉緊達到密封，用戶可根據需要選擇。

　　XBD-W型單級臥式消防泵產品特點

　　1、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。

　　2、泵吸入口和吐出口均水平垂直，簡化了管路的連接。

　　3、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。

　　5、泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

　　XBD-W型臥式單級消防泵產品用途

　　XBD-W型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

　　XBD-W型臥式單級消防泵型號意義

　　例如：XBD-W3.2/25-100-160

　　XBD-消防泵組代號

　　W-結構為臥式

　　3.2-壓力(1/10MPa)

　　25-流量(L/S)

　　100-泵吸入口直徑

　　160-葉輪名義外徑

　　XBD-W型臥式單級消防泵性能參數表
