雨污排水管網水質監測系統系統采用模塊化架構，各部件(傳感器、采樣泵、數據采集器)可獨立拆卸更換，降低維護難度。系統具備遠程診斷功能，平臺可實時監測傳感器零點漂移、泵體故障等問題，支持遠程校準(部分參數如pH可遠程調零)，減少現場維護頻次。城鎮市政排水管網監測管網關鍵節點(如主干道交匯口、污水處理廠進水口、雨水管網合流制溢流口)的COD、氨氮、懸浮物(SS)等參數，判斷管網負荷、識別非法接入的工業廢水或生活污水偷排點。工業園區排水管控在園區污水總排口、企業車間排污口設置監測點，實時監控污染物濃度(如重金屬、pH值、總磷)，確保排放符合《污水綜合排放標準》，避免超標污水進入市政管網或自然水體。
一、產品概述

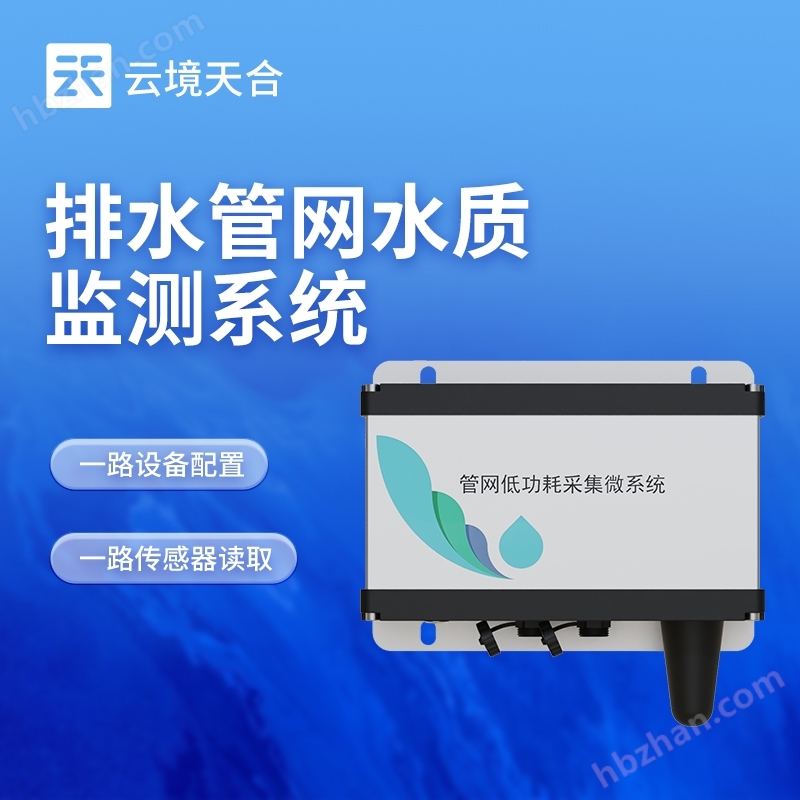

雨污排水管網水質監測系統通過4G直接透傳至指定服務器,支持MQTT協議透傳Json數據。
其他格式數據通過4G傳輸至我們公司云平臺，我們公司提供http接口，其他平臺通過該接口獲取數據。
內置8G TF卡可以把讀取到的數據保存在內存卡中。
各串口通訊波特率可以通過指令修改，需要的傳感器參數也可以通過指令添加、修改和刪除。
二、功能特點
1、采用內置3.6V 152AH鋰電池，保證連續工作3年。

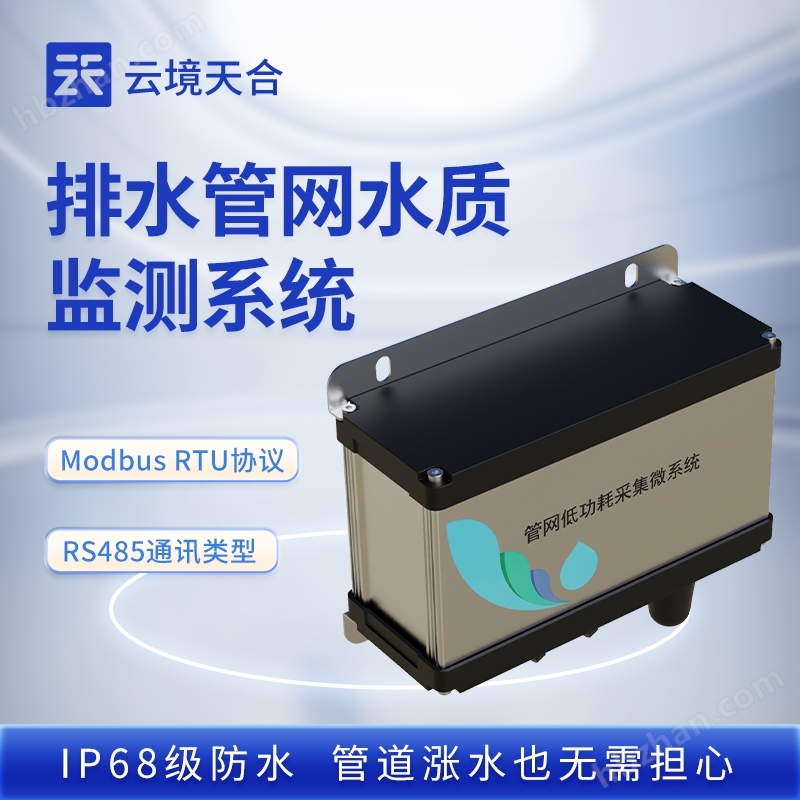

2、IP68級防水，管道漲水也無需擔心。
3、有兩路485接口，一路設備配置，一路傳感器讀取
4、支持Modbus RTU傳感器讀取，數據保存功能
5、串口波特率可獨立修改
6、傳感器通訊口最大支持32個節點
三、規格參數
工作電壓：3.6V內置鋰電池
產品尺寸：204x82x162mm
使用環境：溫度:-40-85°C，濕度:5%-95%
通訊類型：RS485
通訊協議：Modbus RTU協議
通訊距離：300米
波特率：1200-115200bps，默認9600 8 N 1
保護等級：RS-485 接口每線 600W 的防雷浪涌保護，±15KV ESD 保護
四、傳感器參數
| 序號 | 傳感器類型 | 測量范圍 | 測量原理 | 測量精度 | 配置 |
| 1 | 溫度 | 0~50℃ | 高精度數字傳感器 | ±0.3℃ | √ |
| 2 | 電導率 | 0~5000uS/cm，0~10000uS/cm | 接觸式電極法 | ± 1.5% | √ |
| 3 | pH | 0~14（ph） | 電化學（鹽橋） | ± 0.1PH | √ |
| 4 | 溶解氧 | 0~20mg/L | 熒光壽命法 | ± 2% | √ |
| 5 | 氨氮 | 0-1000.00mg/L（默認） 0-100.00mg/l/（可定制） | 離子選擇電極法 | 讀數的10%, ±0.5℃ | |
| 6 | 濁度 | 0~40NTU（選） | 散射光法 | ± 1% | |
| 7 | COD | 0～500mg/ L | UV254 吸收法 | ±5% |
