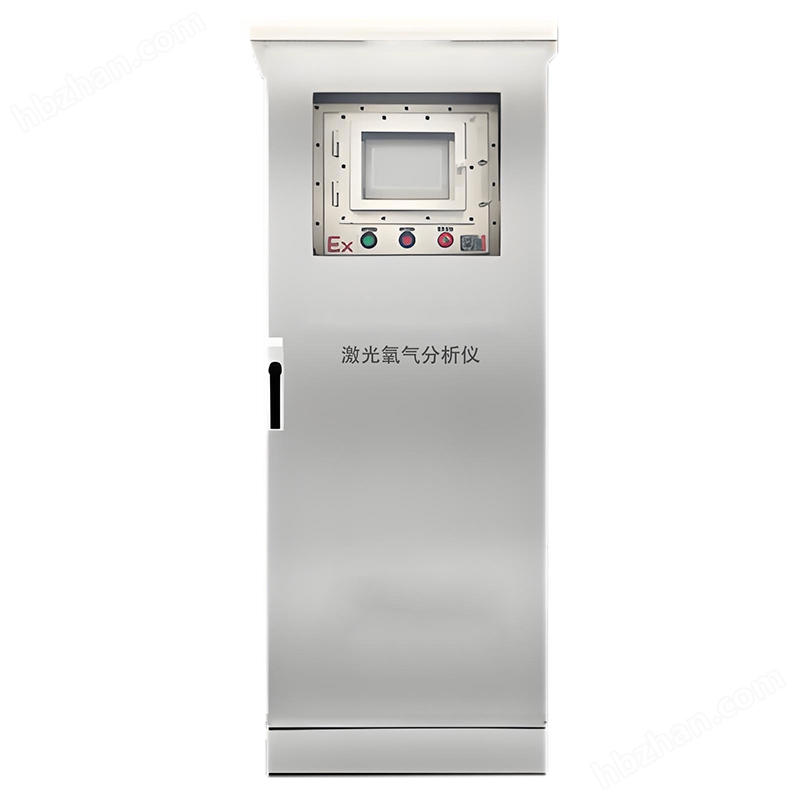

一、產品概述

激光在線式氧含量分析儀是基于激光吸收光譜技術，用于精確測量氣體中氧氣含量的良好分析儀器。該儀器利用特定波長的激光與氧氣分子相互作用，通過檢測激光吸收強度來準確測定氧氣的濃度。

二、工作原理

1. 激光吸收光譜原理：不同氣體分子對特定波長的激光具有選擇性吸收特性。激光在線式氧含量分析儀發射一束特定波長（與氧氣分子吸收峰相匹配）的激光，當激光穿過含有氧氣的氣體時，氧氣分子會吸收部分激光能量，導致激光強度衰減。根據朗伯 - 比爾定律，激光強度的衰減程度與氧氣濃度成正比。

2. 檢測系統：儀器主要由激光發射模塊、氣體流通池、激光接收模塊以及信號處理與分析單元組成。激光發射模塊發出的激光通過氣體流通池，在池內與被測氣體充分接觸。激光接收模塊接收經過氣體吸收后的激光信號，并將其轉換為電信號。信號處理與分析單元對電信號進行放大、濾波、解調等處理，最終計算出氧氣的含量。

三、產品特點

1. 高精度：采用良好的激光光譜技術，能夠?qū)崿F(xiàn)高精度的氧氣含量測量，測量精度可達到±0.1%FS 甚至更高，可滿足各種對氧氣含量檢測精度要求很高的應用場景。

2. 響應速度快：激光與氣體分子的相互作用幾乎是瞬間完成的，因此儀器響應速度快，能夠?qū)崟r(shí)反映氣體中氧氣含量的變化，響應時間通常在 1 秒以內，可及時為生產過程控制提供準確數據。

3. 非接觸式測量：激光以光信號形式穿過氣體，無需與被測氣體直接接觸，避免了傳統接觸式測量方法可能帶來的污染、腐蝕等問題，提高了儀器的可靠性和使用壽命，特別適用于測量具有腐蝕性或高純度要求的氣體。

4. 抗干擾能力強：激光具有良好的單色性和方向性，能夠有效避免其他氣體成分和環境因素（如灰塵、水汽等）對測量結果的干擾，保證測量數據的穩定性和準確性。

5. 維護簡便：儀器結構相對簡單，沒有復雜的采樣預處理系統和易損部件，日常維護主要集中在定期清潔氣體流通池和檢查光路系統，降低了維護成本和工作量。

四、技術參數

(1) 儀表名稱：EA200-LT-O2型防爆激光氧分析儀；

(2) 測量原理：可調諧半導體激光吸收光譜（TDLAS）；

(3) 測量范圍：O2：0-25%；(可選）

(4) 精    度：≤±1%FS；

(5) 重 復 性：≤±1%FS；

(6) 穩 定 性：零點漂移≤±1%FS/3個月；

(7) 量程漂移≤±1%FS/3個月；

(8) 預熱時間：≤5min；

(9) 響應時間：T90≤10 秒

(10) 樣氣流量：2±1 L/ min；

(11) 控制輸出：繼電器觸點輸出,且可由用戶任意設置；

(12) 觸點容量：24VDC，1A；

(13) 模擬輸出：4~20m  ADC；

(14) 通訊輸出：RS-485；

防爆等級：Ex db IIC T6 Gb、Ex tb IIIC T85℃ Db
