量流經封閉管道中流體（液體、氣體和蒸汽）的瞬時流量和累積
流量的一種流量流量計，它可以就地指示和遠傳信號輸出。

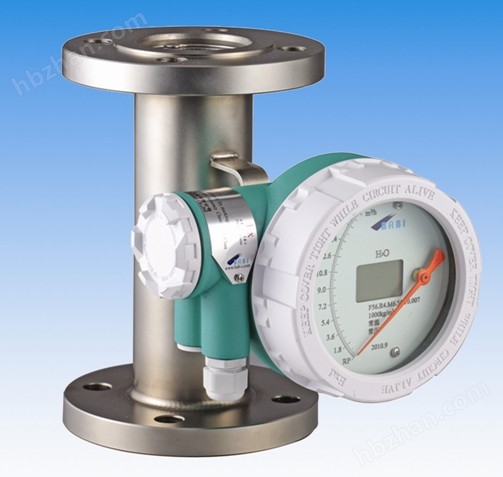

F56系列金屬管浮子流量計，利用流體的動力作用，使浮子
在垂直安裝的測量管中順流向上移動。浮子的位移量與流量的大
小成比例，通過磁傳動系統，以非接觸方式，將浮子位移量傳給
指示器直接指示流量的大小。也可以配流量PCB板，輸出二線制
(4-20)mA信號、HART協議通訊，低流量和高流量報警。
主要特點：
P10型 指示器：圖1-1
模塊化設計，本安+隔爆型安全功能，二線制(4-20)mA/HART。
報警開關優化組合，可選擇性強。
P10I型 指示器：圖1-2
隔爆就地流量指示器、報警開關組合可選。
P10B型 指示器：圖1-2
P10B型指示器，1號鋰電池供電。
典型應用：
石油、化工、冶金、電力、食品、制藥、造紙、等行業的
液體、氣體、蒸汽介質的流量測量與過程控制。
2 工作原理
F56系列金屬管浮子流量計F56系列流量計，由流量傳感器和流量指示器兩部分
組成。浮子垂直安裝在錐形測量管內，由于流體的作用它可以在錐形管中
上下自由浮動。在浮子內部嵌有一個高性能磁鋼，隨著浮子的上下浮
動，磁鋼在其周圍產生的磁場也發生變化。當流量趨于穩定，浮子處于動
平衡時，其周圍的磁場分布也達到固定。通過與錐形測量管機械連接的流
量指示器，能將浮子的磁信號以非接觸的形式傳遞出來，也就是說，指示
器可以將流體的流量值以磁傳遞的方式進行檢測和處理，最終將流量的大
小通過指針的指示，指示在指示器的刻度盤上，同時LCD也讀出瞬時和累
計流量數值，輸出標準二線制4—20mA信號/HART協議。
氣體測量
對于氣體流量的測量，由于在管路上突然間開啟閥門時，或壓力發生
不穩定狀態時，流量氣流就會形成脈動狀態，就會造成浮子在測量管內上
下竄動，同時指針也會不停的擺動，輸出的電信號也因此受到影響，隨著
浮子的上下竄動電信號也會不停的變化，使系統無法控制和調節，為了阻
止這種狀態的發生，測量管內安裝一套阻尼裝置如圖2-2所示，該氣體阻
尼裝置經過特殊設計和數控加工中心精密加工制造，成為一個自我定位防
卡死的氣體阻尼器，采用三氧化二鋁陶瓷材料，其純度可達到99.99%，具
有使用壽命長久、抗腐蝕、結構新穎，實用性能良好等優點F56系列金屬管浮子流量計
