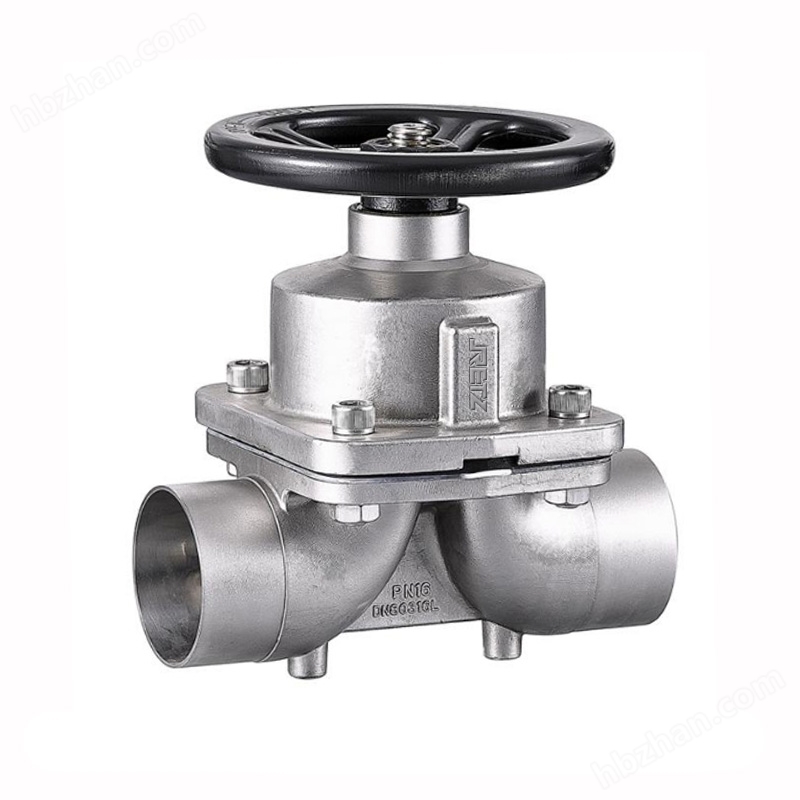

進口衛生級焊接隔膜閥工作原理

手動或氣動操作，專門應用于制藥工業中的衛生和無菌過程。該閥門非常適用于流體控制和開/關的任務。膜 片提供閥體密封和閥座密封。里面沒有路徑通到外部環境，所以該隔膜閥適用于無菌過程。當閥門關閉時，支撐膜片的壓力墊朝閥體上的密封面移動。當壓力板移動 時，膜片彎曲，被迫推向閥體中心的閥座區域，因此關閉了通向閥體的流體路徑。閥體和壓力板的相互關系，防止了膜片的擠壓。該閥門可以手動也可以氣動操作， 也可以通過控制器和電磁閥控制。

應用：

焊接直通隔膜閥是一款衛生級隔膜閥系列，廣泛適用于衛生級的釀酒、生物制藥、乳制品以及飲料等食品工業以及無菌工況的制藥領域，實現對管道流體的控制盒開開/關任務。有各種標準的隔膜閥系列可向客戶提供，即用于DIN標準系列，3A標準系列，SMS標準系列，ISO/IDF標準系列，BS/RJT標準系列，ASME/BPE等標準系列。

產品特點：

1、彈性密封的開閉件，閥體密封堰槽采用弧形設計結構，確保沒有內漏；

2、流線型的流道，使得阻力減??；

3、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；

4、隔膜可更換，維護費用低

5、目測式位置顯示開關狀態

6、多種表面拋光技術，wusi角，在正常位置下無殘留。

7、結構緊湊，適用與狹小的空間。

8、膜片符合FDA及UPS等權wei機構對藥品和食品行業規定的安全標準。

進口衛生級焊接隔膜閥技術參數：

規格SIZE:1/2 "-4"，DN15-DN100

標準 BPE： 3A DIN ISO IDF

最高溫度Max temperature：-20到150℃(取決于密封材質)(不銹鋼執行器)

最高壓力Max pressure：10bar（145 PSI）

閥體材質material quality：SS304/316L

膜片材料：EPDM+PTFE(雙層)/EPDM/Silicon/FPM(Viton)

連接方式Connection method：焊接

操作方式operating mode：手動和氣動 Manual and pneumatic
