| 一般壓力表 (又名:普通壓力表或氣壓表) | |||||||||||||||
| 一、產品簡介 | |||||||||||||||
| 一般壓力表屬于就地指示型壓力表,就地顯示壓力的大小,不帶遠程傳送顯示、調節功能.在工業過程控制與技術測量過程中,由于一般壓力表的彈性敏感元件具有很高的機械強度以及生產方便、安裝簡單讀數方便等特性,使得一般壓力表得到越來越廣泛的應用. 一般壓力表是通過表內的敏感元件--波登管受壓后形成的類線性彈性形變,經由表內機芯的轉換機構將波登管的彈性形變轉換為旋轉運動,并將彈性形變產生的位移量放大,通過傳動機構,引起指針偏轉來指示壓力大小.波登管分為C型管、盤簧管、螺旋管等型式.一般采用冷作硬化型材料（常用材料是銅合金）,在退火狀態下具有很高的可塑性,經冷作加工硬化及定性處理后獲得很高的彈性和強度.一般0~100bar以下的一般壓力表都采用C型波登管,C型波登管敏感元件截面顯橢圓形,測量介質的壓力作用在波登管的內側,這樣波登管橢圓截面會趨于圓形截面.由于波登管微小變形,形成一定的環應力.此環應力會使波登管向外延伸.由于彈性波登管頭部沒有固定,其就會產生小小變形,再由機芯放大轉換偏轉力到指針近而指示壓力.高于100bar以上的一般壓力表都采用螺旋管波登管,利用螺旋管的彎曲變化或扭轉變形,使波登管向外延伸,產生變形,再由機芯放大轉換偏轉力到指針近而指示壓力. PIONEER一般壓力表現已廣泛適用于石油、火電、水電、水處理、液壓等工業領域中,它外觀精致,質優價廉. | |||||||||||||||
| 二、技術參數 | |||||||||||||||
| 表頭外徑: | |||||||||||||||
| ※25mm (1.0inch) | ※40mm (1.5inch) | ※50mm(2.0inch) | ※63mm(2.5inch) | ※76mm(3.0inch) | ※100mm(4.0inch) | ※150mm(6.0inch) | ※150mm(6.0inch) | ||||||||
| 安裝形式: | |||||||||||||||
| 徑向安裝型(AT) | 徑向后法蘭安裝型(CT) | 軸向安裝型(BT) | 軸向前(法蘭)帶邊安裝型(DT) | ||||||||||||
| 軸向加支架 | 軸向 前邊(法蘭)加支架 | 軸向平法蘭(無孔)加支架 |
| ||||||||||||
| 常規壓力量程(特殊量程可訂制): | |||||||||||||||
| 常規量程:0~0.6bar(MIN)---0~600bar(MAX) | |||||||||||||||
| 負壓量程:0~－0.5bar/0~－0.05MPa(MIN)---0~－1bar/0~－0.1MPa(MAX) | |||||||||||||||
| 壓力真空量程:-0.5~0~0.5bar(MIN)--- -0.1~0~40bar(MAX) | |||||||||||||||
| 外殼材質: | |||||||||||||||
| 鐵殼 (鍍鉻) | 鐵殼 (電泳) | 鐵殼 (噴漆) | 碳鋼殼 (噴漆) | 不銹鋼殼1Cr18Ni9Ti | 不銹鋼殼 SUS304 | 塑殼 (PP) | 塑殼 (ABS) | ||||||||
| 指針材質 ： ※塑制(注塑一體成型) ※鋁制(電泳) ※ 鋼制(電泳) ※鋼制(噴漆) | |||||||||||||||
| 巴登管材質 ： ※磷銅 ※鈹銅 ※不銹鋼1Cr18Ni9Ti ※不銹鋼SUS304 ※不銹鋼SUS316 ※不銹鋼SUS316L | |||||||||||||||
| 機芯材質 ： ※黃銅 ※黃銅 +不銹鐵 ※不銹鋼SUS304 ※不銹鋼SUS316 | |||||||||||||||
| 接頭材質： ※黃銅 ※不銹鋼SUS304 ※不銹鋼SUS316 ※不銹鋼SUS316l | |||||||||||||||
| 刻度盤材質：鋁制(白瓷底漆,特殊規格可訂制)或塑制表盤（注射成型）。 | |||||||||||||||
| 罩圈材質 ： ※鐵制罩圈(電鍍) ※不銹鋼1Cr18Ni9Ti ※不銹鋼SUS304 ※塑殼罩圈 | |||||||||||||||
| 鏡面材質 ： ※壓克力 ※安全玻璃 ※鋼化玻璃 ※PC(聚碳酸酯) | |||||||||||||||
| 使用溫度 ：-30~60℃（工作溫度持續高于80℃建議外加散熱裝置) | |||||||||||||||
| 環境溫度：-30~60℃（工作溫度持續高于80℃建議外加散熱裝置) | |||||||||||||||
| 相對濕度：10%~80%(RH) | |||||||||||||||
| 防護等級：IP54~IP67（依產品結構樣式定） | |||||||||||||||
| 認可標準：GB1226-86/ASME B40.1 | |||||||||||||||
| 安裝環境：可適應于對銅合金,電鍍件,不銹鋼無腐蝕的工作環境. | |||||||||||||||
| 隨機附件：合格證,使用說明 | |||||||||||||||
| 刻度單位: | |||||||||||||||
| Kpa (千帕) | MPa (兆帕) | bar (巴) | psi (磅) | mbar (毫巴) | mmH2O (毫米水柱) | bf/inch2 (磅力/平方英吋) | |||||||||
| mmAq (毫米水柱) | mmWater (毫米水柱) | mmHg (毫米汞柱) | cmHg (厘米汞柱) | InHg (英寸汞柱) | torr 托 | kgf/cm2 (千克力/平方厘米) | |||||||||
| 結構樣式 | |||||||||||||||
| 罩圈殼體壓緊結構 | 罩圈殼體加襯圈壓緊結構 | 平面塑面絲口旋入結構 | 弧形塑面絲口旋入結構 | ||||||||||||
| 平面塑面內嵌壓緊結構 | 弧面塑面內嵌壓緊結構 | 塑面卡扣內嵌壓緊結構 | 塑面表窗內絲外扣殼體旋緊結構 | ||||||||||||
| 罩圈殼體鏍絲鎖緊式 | 罩圈殼體加襯圈鏍絲鎖緊式 | 罩圈連體法蘭鏍絲鎖緊式 | 罩圈連體法蘭加襯圈鏍絲鎖緊式 | ||||||||||||
| 殼體連體法蘭塑面內嵌式 | 一體旋壓滾邊結構 | 兩體旋壓滾邊結構 | |||||||||||||
| 精度等級 ：（一般壓力表各尺寸表徑在常溫條件下的精度） | |||||||||||||||
| 1.0"表徑5%.f.s.或4.0%f.s. | 1.5"表徑4%.f.s.或2.0%f.s. | 2.0"表徑2.5%f.s. | 2.5"表徑2.5%f.s.或1.6%f.s | ||||||||||||
| 3.0"表徑2.5%f.s.或1.6%f.s | 4.0"表徑1.6%f.s.或1.0%f.s | 6.0"表徑1.6%f.s.或1.0%f.s | 8.0"表徑1.6%f.s.或1.0%f.s | ||||||||||||
| 接頭鏍紋：(列表中為本公司產品的標準規格,可按用戶要求制做特殊螺紋,如公制螺紋,G螺紋,NPT螺紋及其它非標螺紋) | |||||||||||||||
| 1.5"表徑：1/8PT(ZG1/8) | 2.0"表徑：1/4PT(ZG1/4) | 2.5"表徑：1/4PT(ZG1/4) | 3.0"表徑：3/8PT(ZG3/8) | ||||||||||||
| 4.0"表徑：3/8PT(ZG3/8) | 6.0"表徑：1/2PT(ZG1/2) | ||||||||||||||
| 可選項目： | |||||||||||||||
| *如用于壓力脈沖較大的介質可選取配緩沖彎管或阻尼器. *如需要在不用或更換壓力表時不停機做業,須隔斷壓力表和被測介質的可選配壓力表開關. *如采用管道安裝(AT)時,可選配45#鋼焊接底座,壓力表開關及緩沖彎管,可成套供應. *如采用面板安裝(DT或ET)時,可選配壓力表專用測壓軟管,及壓力表開關. | |||||||||||||||
| 適用介質 ： | |||||||||||||||
| 充油壓力表可用于量測與銅合金不起反應,且不結晶,不凝固,無爆炸危險,且非毒的,非高粘稠的全部流體體介質. | |||||||||||||||
| 訂購須知 ： | |||||||||||||||
| 1,請注明所需壓力表的表頭尺寸. 2,請注明所需壓力表的量程范圍. 2,請注明所需壓力表的結構樣式. 3,請注明所需壓力表的安裝形式. 4,請注明所需壓力表的接口類型. 5,請注明所需壓力表量測介質工作溫度與安裝的環境溫濕度. | |||||||||||||||
| 三、特點 | |||||||||||||||
| 1,多種材質,有眾多的選擇. 2,精心設計的亮麗外觀,讓使用設備顯示價值. 3,經濟的價格.讓您的成本更具競爭力. 4,靈活的安裝方式,便于拆卸. 5,眾多的壓力量程,能更好的適應客戶的要求. | |||||||||||||||

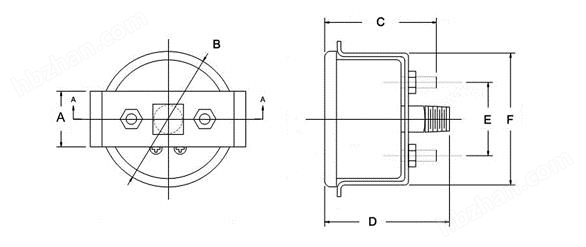

| 四、尺寸結構(mm) | |||||||||||||||
| | |||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
| 五、選型 | |||||||||||||||
| 一般氣壓表：適用于安裝在對儀表外殼無腐蝕性的環境中,測量無無爆炸危險,不結晶,不凝固,對銅和銅合金無腐蝕作用的液體,氣體或蒸汽等流體介質的壓力,一般常用于氣壓或水壓量測中. 一般真空表：適用于安裝在對儀表外殼無腐蝕性的環境中,測量無無爆炸危險,不結晶,不凝固,對銅和銅合金無腐蝕作用的液體、氣體或蒸汽等流體介質的負壓真空,有時也稱負壓表. 一般壓力真空表：適用于安裝在對儀表外殼無腐蝕性的環境中,測量無無爆炸危險,不結晶,不凝固,對銅和銅合金無腐蝕作用的液體、氣體或蒸汽等流體介質的壓力及真空,本表能在同一塊儀表上正負壓連程顯示,也稱壓力真空連程計. | |||||||||||||||
| 六、應用 | |||||||||||||||
| PIONEER生產的一般壓力表適用測量無爆炸,不結晶,不凝固,對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力及真空.廣泛應用于機械 、石油、化工、冶金、礦山、電力生產中,測量對銅及銅合金無腐蝕性介質的壓力.如氣源處理、 氣壓三聯件,氣動設備,點膠設備,打氣泵,汽車迷你打氣泵,空壓機等工業系統的壓力監測. | |||||||||||||||
| 七、使用與維護 | |||||||||||||||
| ⑴儀表必須垂直：安裝時應使用扳手旋緊,不應強扭表殼；運輸時應避免碰撞. | |||||||||||||||
|
| |||||||||||||||
