由永磁體勵磁產生同步旋轉磁場的同步電機，稱為永磁同步電機。
永磁同步電機的工作原理：

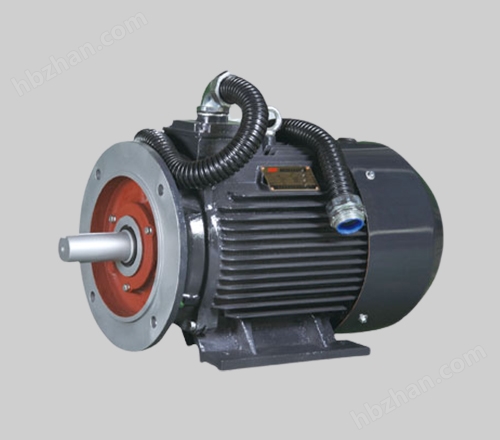

TYP系列高效永磁變頻同步電動機必須與永磁同步矢量變頻器配套使用。該系列電動機轉子是永磁體內置式結構,特殊設計不同的交直磁路,使該系列電機具有一定的凸極轉矩 ,采用矢量變頻器控制,使該系列電動機在全調速范圍內都具有較高的功率因數,工作電流較小，銅耗較低,效率高,可達到GB18613-2012標準1級能效。
TYP系列高效永磁變頻同步電機的轉速與定子磁場同步,沒有轉差,節省了轉差功率,使TYP系列高效永磁變頻同步電機在全調速范圍內都具有較高的效率，節能效果明顯。
TYP系列高效永磁變頻同步電機廣泛應用于注塑機、空壓機、制管設備、液壓機械、食品機械、紡織機械、塑料擠出機、拉絲機、水泵風機等設備場所。
永磁同步電機使用條件：
海拔高度:海拔一千米以下
環境溫度: -15-45℃
基準頻率: 50、67、 75、一百、150、200Hz(可根據用戶定制)
調頻范圍:額定頻率以下為恒轉矩調速，額定頻率以上具有一定的弱磁調速能力
電壓: AC 380V+10% (其他電壓可按要求定制)
防護等級: IP54或IP55
熱分級(絕緣等級):130(B)
冷卻方式: IC411 (風扇自冷)、IC416 (獨立風機)
TYP永磁同步電機規格型號及參數：
五、注意事項
5.1 TYP系列高效永磁變頻同步電動機必須與永磁電動機矢量變頻器配套使用,不得不經變頻器直接接入三相電流;
5.2 TYP系列高效永磁變頻同步電機為Y接,不準Y/^轉換;
六、永磁同步電動機節能原理
6.1效率高:與Y2系列電動機相比平均節電10%以上。-般異步電動機效率在60%額定負載以下時，下降較快，輕載時效率很低;異步電動機效率隨轉速的下降而下降較快，所以異步電動機在低速第、低負載時，效率很低。TYP系列高效永磁變頻同步電動機在20% ~ 110%額定負載時均處于高效率區。經多個廠家不同工況實測,永磁電機的節電效率在10% ~ 40%。
6.2功率因數高，額定狀態下實測值已接近上限值1.0，均在0.95以上，TYP系列高效永磁變頻同步電機功率因數曲線和效率曲線高而平，功率因數高，定子電流小，進而減低銅耗，提高效率。
6.3電流小:由于該系列電動機才=采用轉子磁鋼內置式結構，具有一定的凸極轉矩，再采用永磁矢量變頻控制方式，使電機在全速調速范圍內都有較高的功率因數，電機電流明顯下降。經實測，TYP系列高效永磁變頻同步電機和異步機相比,電流值可下降15% ~ 30% ,電機電流大幅降低，減少了電纜傳輸中的損耗。等于擴大了電纜容量，輸電電纜可以安裝更多電機。
6.4運行無滑差，轉速穩定: TYP系列高效永磁變頻同步電動機是同步電動機，電動機的轉速只與電源頻率有關，電動機轉速與定子磁場轉速同步，不受電壓波動、負載大小影響，不丟轉、無滑差、無轉差功率損耗，從而提高了效率和控制精度。
6.5溫升低15~ 20°C :由于TYP系列高效永磁變頻同步電動機效率高，損耗小，從而溫升低。經實
測，在同等條件下，永磁電機的工作溫度不異步電機低15 ~ 20°C。
七、電動機的安裝
1.電動機允許用聯軸器、正齒輪及皮帶輪傳動，
2、采用皮帶輪轉動時,電動機中心線與負載中心線平行且要求皮帶中心與軸中心垂直;采用連軸器轉動時,電動機軸中心線與負載軸中心線應重合。
3、電動機安裝應保證其良好的通風冷卻條件。
八、電動機的運轉
1.電動機應妥善接地，接線盒內設有接地裝置。必要時亦可利用電動機的底腳緊固螺栓接地。
2、電動機的接線板上有6個接線柱。1 )繞組內已Y接，只引出帶有接線端子的三根線,分別接在接線板U、、V1、W1的接線柱上,電源線A、B、C接此三個接線柱，U2、V2、W2.上不接線或連片(圖一) ; 2)繞組內已Y接，對于較大功率電機，由于引出線平方數較大，便于接線引出帶有接線端子的六根線，規定2根U1、2根V1、2根W1，2根U1分別接在接線板U1與W2 , 2根U2分別接在接線板U2與V1，2根W2分別接在接線板V2與W1.上，連接片豎置(圖二) ; 3 )定子繞組內未Y接的，引出帶有接線端子的六根線，分別接在U1、V1、W1、W2、U2、V2接線柱上，連接片橫置，接成Y接，如圖(三)。
3、當三相電源按相序A、B、C分別與接線柱U1、V1、W1連接時,電動機的轉向從軸伸端視之為順時針,任意更換兩個電源相序，電動機的轉向為逆時針。
4、連續工作的電動機,部允許過載。
5、電動機空載或負載運行不應有斷續或異常的聲響或振動，軸承溫度不應超過90°C。
