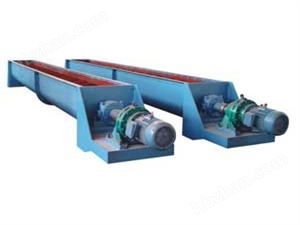

LS型螺旋輸送機一直被廣泛用于國民經濟各部門，如建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業,適宜輸送粉狀、顆粒狀、小塊狀物料,如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等.不宜輸送易變質、粘性大、易結塊的物料,LS螺旋輸送機工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，LS螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜，如傾斜角度過大請選用GX系列螺旋輸送機，或與我公司技術部門聯系進行單獨設計。
LS系列螺旋輸送機主要特點:
1.承載能力大、安全可靠。
2.適應性強、安裝維修方便、壽命長。
3.整機體積小、轉速高、確?？焖倬鶆蜉斔汀?
4.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。
一．型號規格及技術參數
LS 型螺旋輸送機
LS 型螺旋輸送機分小、中、大、特大型，共二十中規格，根據所輸送物料的類型，有三種填充系數（Ф=0.45，0.33，0.15）四種轉速可選擇。
| 型號規格 | 螺旋直徑mm D | 螺旋mm S | 轉速r/min n | 標準體積輸送量 | 轉速 r/min | 標準體積輸送量 | 轉速 r/m | 標準體積輸送量 | 轉速 r/m | 標準體積輸送量 | |||||||||
| Lv(m3/h) | Lv(m3/h) | Lv(m3/h) | Lv(m3/h) | ||||||||||||||||
| Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | |||||
| 0.45 | 0.33 | 0.15 | n | 0.45 | 0.33 | 0.15 | n | 0.45 | 0.33 | 0.15 | n | 0.45 | 0.33 | 0.15 | |||||
| 小型 | LS100 | 100 | 140 | 140 | 3.0 | 2.2 | 0.15 | 112 | 2.4 | 1.7 | 0.8 | 90 | 1.9 | 1.4 | 0.6 | 71 | 1.5 | 1.1 | 0.5 |
| LS125 | 125 | 125 | 125 | 5.2 | 3.8 | 1.7 | 100 | 4.1 | 3.0 | 1.4 | 80 | 3.3 | 2.4 | 1.1 | 63 | 2.6 | 1.9 | 0.9 | |
| LS160 | 160 | 160 | 112 | 9.7 | 7.1 | 3.2 | 90 | 7.8 | 5.7 | 2.6 | 71 | 6.2 | 4.5 | 2.1 | 56 | 4.9 | 3.6 | 1.6 | |
| 中型 | LS200 | 200 | 200 | 100 | 16.9 | 12.4 | 5.6 | 80 | 13.5 | 9.9 | 4.5 | 63 | 10.7 | 7.8 | 3.6 | 50 | 8.5 | 6.2 | 2.8 |
| LS250 | 250 | 250 | 90 | 29.7 | 21.8 | 9.9 | 71 | 23.5 | 17.2 | 7.8 | 56 | 18.5 | 13.6 | 6.2 | 45 | 14.9 | 10.9 | 5.0 | |
| LS315 | 315 | 315 | 80 | 52.9 | 38.8 | 17.6 | 63 | 41.6 | 30.5 | 13.9 | 50 | 33.1 | 24.2 | 11.0 | 40 | 26.4 | 19.4 | 8.8 | |
| 大型 | LS400 | 400 | 355 | 71 | 58.3 | 62.5 | 28.4 | 56 | 67.3 | 49.3 | 22.4 | 45 | 54.1 | 39.6 | 18 | 36 | 43.2 | 31.7 | 14.4 |
| LS500 | 500 | 400 | 63 | 133.2 | 97.7 | 44.4 | 50 | 105.8 | 77.6 | 35.3 | 40 | 84.6 | 62.0 | 28.2 | 32 | 67.7 | 49.6 | 22.6 | |
| LS630 | 630 | 450 | 50 | 188.9 | 138.5 | 63.0 | 40 | 151.1 | 110.8 | 50.4 | 32 | 120.9 | 88.6 | 40.3 | 25 | 94.4 | 69.3 | 31.5 | |
| 特大型 | LS800 | 800 | 500 | 40 | 270.7 | 198.5 | 90.2 | 32 | 216.6 | 158.8 | 72.2 | 25 | 169.2 | 124.1 | 56.4 | 20 | 135.4 | 99.3 | 45.1 |
| LS1000 | 1000 | 560 | 32 | 379.0 | 377.9 | 126.3 | 25 | 296.1 | 217.1 | 98.7 | 20 | 236.9 | 173.7 | 79.0 | 16 | 189.5 | 139.0 | 63.2 | |
| L1250 | 1250 | 630 | 25 | 520.5 | 381.7 | 173.5 | 20 | 416.4 | 305.4 | 138.8 | 16 | 333.1 | 244.3 | 111.0 | 13 | 270.7 | 198.5 | 90.2 | |
二、長度與組合
|
螺旋機規格 | 頭節 標準節 1 | 尾節 | A 型雙驅動中間節 | B 型雙驅動中間節 | |||||||||
| L0 | |||||||||||||
| 小型 | LS100-LS200 | 2.5 | 1 | 1.5 | 2 | 2.5 | 3 |
|
|
| |||
| 中型 | LS250-LS400 | 3 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| L0 （見尾節） | L+L0 （見尾節） | ||
| 大型 | LS500-LS800 | 4 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| ||
| 特大型 | LS1000-LS1250 | 4.5 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | ||
1、本系列螺旋機的螺旋直徑共有以下七種：
Ф150 Ф200 Ф250 Ф300 Ф400 Ф500 Ф600
2 、螺旋機有下列十種標準轉速n=20,30,35,45,60,75,90,120,150,190(轉/分)
3 、螺旋機的長度，可以從三米起至七十米止，每隔半米一檔，可自由選擇。
