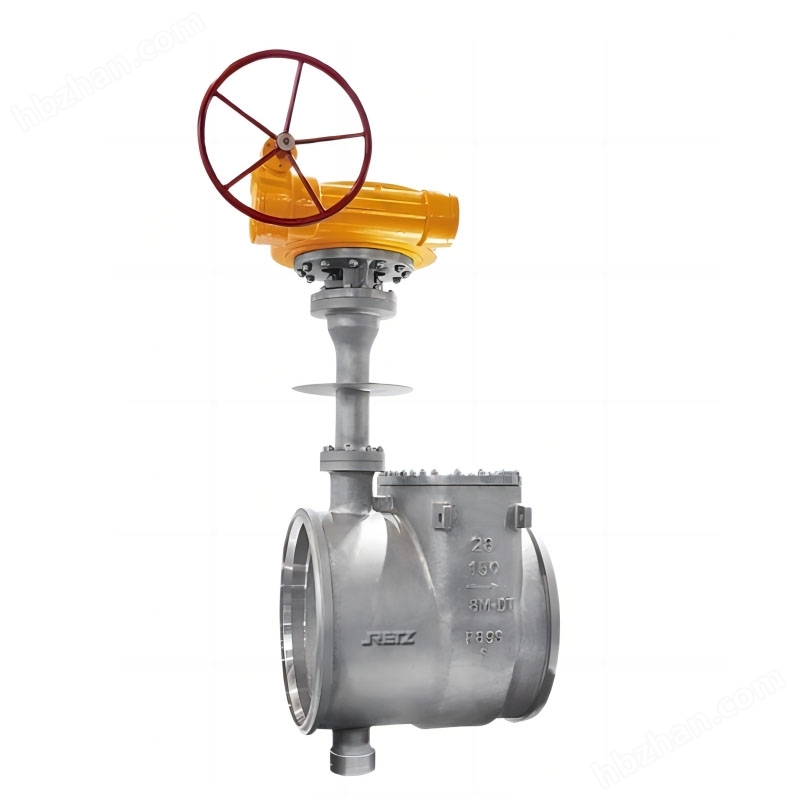

進口低溫蝶閥 耐零下196度產品詳情 Product details
低溫蝶閥承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮，密封部位的結構在溫度變化時不會產生變形。伸長型上閥蓋的采用接合閥軸兩重密封，保證了密封填料在低溫下的長期穩定性，因此被廣泛使用于液化天然氣與空分行業等深冷流體過程的控制
閥桿填料雙重密封，可以減少填料的用量。加長閥蓋設計，嚴格控制閥桿和加長頸部的間隙，減少冷流上竄，杜絕填料結冰導致開關扭矩變大及閥桿刮傷。
壓蓋和壓套采用自定心設計，有效防止壓蓋受力不均造成失衡。
利用有限元輔助設計，取得加長閥蓋壁厚，保證散冷效果。
滴水板設計，增大散冷面積，杜絕填料結冰；有效避免冷凝水滴落到閥體。
閥座密封面硬化，確保低溫下不會被擦傷。
加長閥蓋填料口處設置排水槽，有效避免冷凝水進入填料腔。
四開環特殊切割方式，確保裝配后四開環成完整環形結構，受力均勻，承壓效果更好。
內件上裝式結構，方便管道在線檢修。
可拆卸式密封副設計，低溫下具有彈性補充功能，泄漏率更低，性能更優。
斜錐銷固定結構，有效防止蝶板在壓差作用下發生反轉，造成內漏。
所有與低溫接觸的緊固件均采用全螺紋結構。
設計標準
閥門設計：ASME B16.34；ASME BPVC VIII；EN 593；EN 12516
執行機構安裝：ISO 5211
法蘭鉆孔：ASME B16.5 EN 1092-1
閥座測試：BS 6364；ISO 28921；ISO 5208；MSS SP 61；EN 12266
結構長度：ASME B16.10；API 609；EN 558；ISO 5752
進口低溫蝶閥 耐零下196度結構特點 Structural characteristics
閥桿設計：高強度、整體式閥桿設計，閥桿端部標準化設計，具有能夠互換Bray執行機構的特點。
防吹出閥桿：閥桿擋圈設計可防止閥桿吹出，無需依賴執行機構組件?？梢栽诔蜏貤l件下實現安全操作。
可調閥桿填料：無需拆卸執行機構， 只需轉動六角螺母的1/4圈就能完成調整需求。
閥桿填料系統：填料圈受到恒定的壓緊力， 使閥桿周圍密封可靠。經認證與液態和氣態氧氣裝置兼容（由第三方測試）。
閥桿軸承：頂部和底部軸承牢固地支撐閥桿，提供出色的耐腐蝕性，并大限度地減少來自機械負載力的偏轉。
螺栓固定閥蓋：螺栓連結可防止閥門冷卻過程中出現內應力。加長閥頸可以保護閥桿填料免受溫度的影響，并允許進行閥桿填料調整和執行機構安裝。
全平面閥座擋圈： 利用位于法蘭墊片密封區域外側的內六角螺絲，改善法蘭墊片密封，方便更換閥座
POLAR閥座：夾套和增能器可以在工藝熱循環期間持續提供穩定的密封性能，減少閥座磨損，延長閥門壽命周期。在低至 -320°F (-196°C) 的溫度下實現密封。
內部行程限位：盡可能降低閥座損壞概率，延長閥座的使用壽命。
閥板：閥板經過精心設計，可大限度地提高流量并降低阻力，以獲得好的Cv/Kv值。
進口低溫蝶閥技術規范 Technical specifications
閥體：ASTM A351 CF8/CF3/CF8M/CF3M
閥板：ASTM A351 CF8/CF3/CF8M/CF3M
閥座：ASTM A182 F304/F316/F316L組合R.TFE 或石墨
閥桿：XM-19
填料：PTFE；石墨
軸承：特氟龍帶襯不銹鋼；滲氮硬化不銹鋼
加長閥蓋：316不銹鋼
尺寸范圍：NPS 3至24 DN 80至600
閥體類型：對夾式、焊接式、法蘭式
溫度范圍：-320°F至+250°F；-196°C至+121°C
壓力等級：ASME 150|300級；PN 10|16|25|40
密封等級：零泄漏（環境溫度）；BS 6364（超低溫）；ISO 28921（超低溫）
