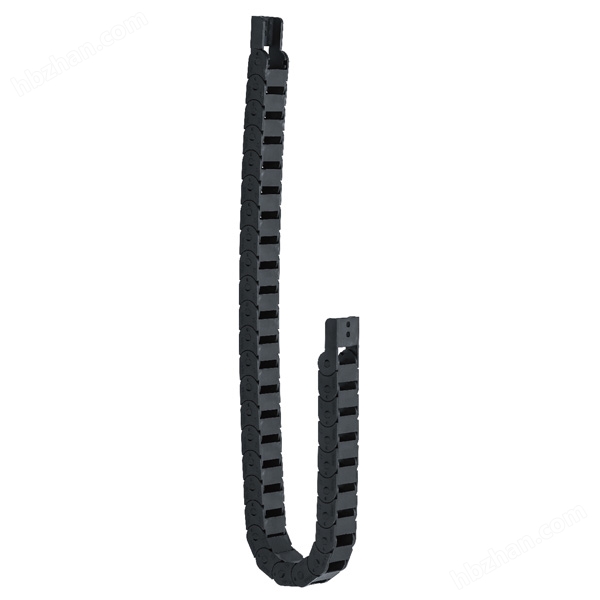

KP18系列拖鏈-內側可打開
| R(mm) | Ht(mm) | D(mm) | K(mm) | Ha(mm) | P(mm) | H(mm) |
| 28 | 81 | 66.5 | 140 | 101 | 26 | 25 |
| 38 | 101 | 76.5 | 171 | 121 | 26 | 25 |
| 48 | 121 | 86.5 | 203 | 141 | 26 | 25 |
每米節數=39(1014mm) 拖鏈長度=S/2+K
| 型號 | 彎曲半徑(R) | 內高(Hi) | 內寬(Bi) | 外高(H) | 外寬(Ba) | 可選配接頭類型 |
| KP18S.18 | 38 48 | 18 | 18 | 25 | 28 | N |
| KP18S.25 | 38 48 | 18 | 25 | 25 | 36 | N |
| KP18S.36 | 38 48 | 18 | 36 | 25 | 47 | N |
| KP18S.50 | 28 38 48 | 18 | 50 | 25 | 60 | N |
P-輕便型 S-半封閉式 N-尼龍接頭
安裝尺寸圖
