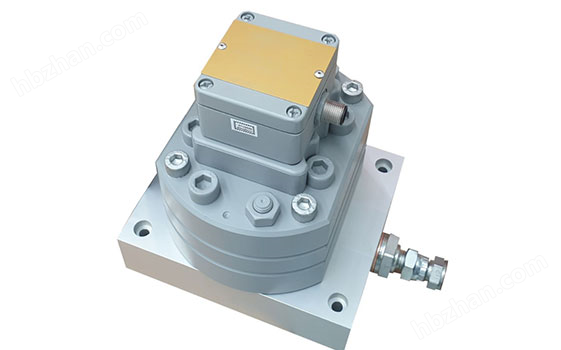

VS 容積式流量計是基于嚙合齒輪原理的體積流量測量傳感器,專為與液體一起使用而設計。兩個匹配的齒輪被封閉在一個非常精準加工的外殼中。齒輪旋轉由非接觸式信號拾取系統檢測。每顆齒牙產生一個脈沖。
齒輪齒之間的空間在兩側被外殼封閉時,構成了測量室。流體流動導致齒輪旋轉,進入的流體在這些腔室中被分成離散的體積,即通過該裝置的流體體積將導致齒輪恰好旋轉一個齒距。該體積稱為體積/脈沖 (Vm),以 cc/Imp 表示。它用于定義流量計的尺寸。
產品特點:
低范圍 0.002 至 525 l/min
壓力范圍高達 315 bar
溫度范圍 -40 至 +210°C
頻率范圍高達 1666.7 Hz
粘度范圍 1 至 1,000,000 cSt
鑄鐵外殼
不銹鋼齒輪
選項:
不銹鋼外殼 1.4305
滾珠/主軸/鋼/碳素滑動軸承
加熱
聚四氟乙烯/硅膠密封
技術參數:
| 尺寸 | 流量范圍 l/min | Imp./ l K - 系數 | 限度壓力(巴) | 聯系 ” | 重量 |
| VS0,02 | 0,002-2,0 | 50 000 | 315 | 1/4-3/8 | 2,8 公斤 |
| VS0,04 | 0,004-4,0 | 25 000 | 315 | 1/4-3/8 | 2,8 公斤 |
| VS0,1 | 0,001-10 | 10 000 | 315 | 1/4-3/8 | 2,8 公斤 |
| VS0,2 | 0,02-18 | 5 000 | 315 | 3/8-1/2 | 3,0 公斤 |
| VS0,4 | 0,03-40 | 2 500 | 315 | 3/8-1/2 | 4,0 公斤 |
| VS1 | 0,05-80 | 1 000 | 315 | 1/2-1 | 5,3 公斤 |
| VS2 | 0,1-120 | 500 | 315 | 1 | 6,7 公斤 |
| VS4 | 1-250 | 250 | 315 | 1 ? -1 ? | 14,7 公斤 |
