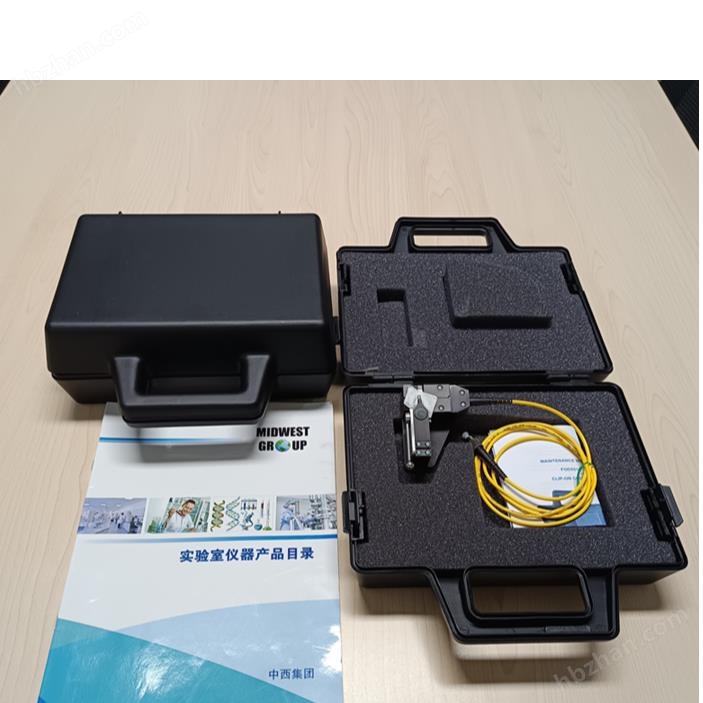

光纖夾持器型號:ZZY3-FOD5516庫號：M328095
OD5516光纖耦合夾鉗設計用于在單模光纖中注入和檢測光信號。
FOD5516用于無法接入到一個或兩個光纖末端的情況，例如在接頭盒中。
FOD5516常見的應用是與光纖電話配合使用實現三方通話FOD5516對于光纖的查找、識別與測試維護也有用。
技術規格：
耦合效率 1310 nm
<22 dB,20 dB典型值
耦合效率 1550 nm
<17 dB,16 dB典型值
插入損耗 1310 nm
<7 dB,3 dB典型值
插入損耗 1550 nm
<8 dB,7 dB典型值
光接口
FC-PC（尾纖長度1m），可選SC
反射損耗
<-60 dB
重量
<170 g
尺寸
35Hх75Wх75Lmm
操作溫度
10 to+35oC,濕度85%
存儲溫度
0 to+50℃,濕度95%
質保:1 Year
操作步驟：
檢測信號：
1.通過抬起杠桿(1)來升起導輪(2)。
2.將裸纖放入對準槽（4）中。為方便起見，請?jiān)诖颂?5)用手指壓住光纖。
3.將控制桿(1)返回到向下位置，降低導輪(2)，將裸光纖固定到導輪下方的棱鏡上。
4.在方向(7)接入跳線(6)的任何光信號均可以耦合到跳線并且可以被測量。
注入信號：
5.將光源（音頻信號源、光纖電話等）與跳線(6)連接。
6.重復上述步驟4.1到4.3。
7.注入光將沿遠離跳線的方向耦合到光纖中，與上圖中的(7)相反。
取出光纖并存放：
8.要松開裸光纖，請?jiān)俅翁崞鸶軛U(1)并小心地將光纖從對準槽(4)中取出。
9.將光纖夾持器存放在其保護盒中，無塵布(3)放在導輪和棱鏡之間。
10.始終使用無塵布用酒精清潔導輪和棱鏡槽區域。
